Открывает все замки при открытии двери

[eraser]

Нужна помощь электриков. Проблема - закрытое авто, разблокируем изнутри любую дверь, открываем ее - передергивает цз и разблокирует все. Началось после установки диммера света плафона, при его извлечении из цепи все стает в норму.
Видео проблемы

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Замки все от лачетти. Проводка цз заводская - SX.
автор диммера с драйва, говорит это первый случай, помогал но пока не разобрались.

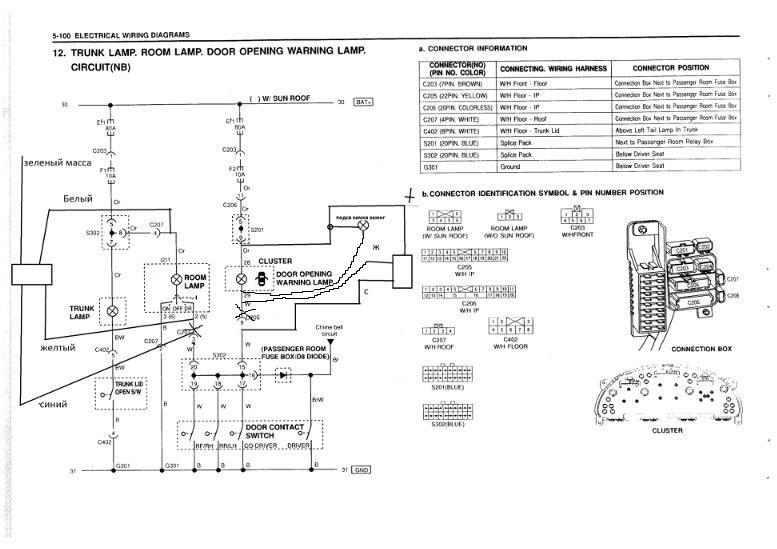

схема подключения диммера. синий сигнальный - пропускает только в диммер массу с концевика.

как диммер подключался в авто
.
Сигнализация старлайн, индентификацию открытия двери понимает по появлению массы.

Насколько мне понятно - на соответствующий провод цз каким-то образом попадает минус, каким путем - пока не разобрался.

Змінено 21 червня 2015 користувачем eraser

[james]

Я вот не пойму - на схеме есть подключение подсветки замка зажигания.. Оно действительно так подключено через этот диммер?

Если так - то в этом и проблема... Он также должен быть подключен в разрыв а не в параллель.

[eraser]

Я вот не пойму - на схеме есть подключение подсветки замка зажигания.. Оно действительно так подключено через этот диммер?

Если так - то в этом и проблема... Он также должен быть подключен в разрыв а не в параллель.

почему же? подсветка замка зажигания без диммера будет параллельна контрольной лампе открытия двери. диммер разрывает цепь лампы подсветки замка, никак не касаясь контрольной лампы

[james]

Еще раз - без димера - правильно - подсветка в параллель.

Но димер при этом должен включатся в разрыв цепи лампы подсветки замка зажигания, а у Вас на схеме в параллель.!

Сделайте аналогично левой части схемы - и должно работать.

Вот так:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

[eraser]

Еще раз - без димера - правильно - подсветка в параллель.

Но димер при этом должен включатся в разрыв цепи лампы подсветки замка зажигания, а у Вас на схеме в параллель.!

Сделайте аналогично левой части схемы - и должно работать.

Вот так:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

при таком подключении контролька так же будет с диммером вкл выкл - зачем?

у контрольки своя линия и я в нее не вмешиваюсь, вопрос диммер на плафон салона   повлиял на цз?

Змінено 21 червня 2015 користувачем eraser

[james]

Да - чё то я пропустил момент контрольки.

В таком случае лучше включить подсветку замка в параллель лампе плафона - тогда все станет на свои места.

Очевидно есть проблемы с работой сигналки.. но тут нужно смотреть всю схему подключения: сигналки, ЦЗ и димера.

[eraser]

Да - чё то я пропустил момент контрольки.

В таком случае лучше включить подсветку замка в параллель лампе плафона - тогда все станет на свои места.

Очевидно есть проблемы с работой сигналки.. но тут нужно смотреть всю схему подключения: сигналки, ЦЗ и димера.

 так а что это изменит?  плюс от плафона, минус там же...как по мне - шило на мыло как говорится.

[james]

Еще раз пересмотрел схему... вроде все правильно.

А куда подключен зеленый провод димера?

В целом проблема в том что при появлении массы на проводе концевика двери срабатывает ЦЗ, это значит что эта масса попадает на сигнальный провод цз. Модель сигналки и схему включения в студию...

[eraser]

зеленый провод это масса для диммера, забыл дорисовать ))

сигналка старлайн е60 - по схеме берет контроль открытия двери по логике появления массы...прицепил на с205 9й пин.

Сигналка правильно идетифицирует открытие, с этим проблем нет

[james]

Попробую ещё раз объяснить - когда открывается дверь - подается на сигналку или блок ЦЗ (если такой есть) - минус которого быть не должно.

На сколько я понял то блока ЦЗ нет - всем управляет сигналка?

[james]

Глянул схему старлайна....

По схеме похоже что при открытии дверей появляется минус на синем проводе сигналки... а это как раз провод для команды открытия ЦЗ.

Смотрите как что подключено.... может вы подключили димер к синему проводу? А нужно к сине-черному...

[eraser]

Попробую ещё раз объяснить - когда открывается дверь - подается на сигналку или блок ЦЗ (если такой есть) - минус которого быть не должно.

На сколько я понял то блока ЦЗ нет - всем управляет сигналка?

цз есть заводской о чем указано в первом посту. схема заводская.

[eraser]

Глянул схему старлайна....

По схеме похоже что при открытии дверей появляется минус на синем проводе сигналки... а это как раз провод для команды открытия ЦЗ.

Смотрите как что подключено.... может вы подключили димер к синему проводу? А нужно к сине-черному...

по схеме подключения старлайн - управление замком слаботочный минус 0,8 сек отдельные 2 провода, которые я и подключил к заводской проводке.

идентификация открытой двери - совсем отдельный провод, подключен в минус ниже контрольки открытия по схеме.

по итогу - сигналка имеет отдельные провода на все указанные функции.
