Как проложен провод подсветки прикуривателя


alexandr_s

Рекомендовані повідомлення

Всем день добрый. Короткое на разъеме подсветки прикуривателя. Подскажите куда и как проложен провод. Чтоб определить где это короткое. Может подскажите откуда копать?

Спасибо.

Посилання на коментар
Поділитися в соціальні мережі:

Всем день добрый. Короткое на разъеме подсветки прикуривателя. Подскажите куда и как проложен провод. Чтоб определить где это короткое. Может подскажите откуда копать?

Спасибо.

 в штатной проводке нет подсветки. Если она есть, то это самодельная, и смотреть нужно куда подключали, скорее всего к габаритам (подсветка приборов)

Посилання на коментар
Поділитися в соціальні мережі:

есть подсветка какая-то там.. жаль не сфоткал... авто было новое с авосалона

факт в том что сгорпет предохранитель прикуривателя - смотрел на табличку от прикуривателя которая там стоит - написано по польски что подсветка прикуривателя и прикуриватель.

Сам патрон прикуривателя нормальный не замыкает - ни при каких ситуациях. Контакты ровно стоят.

Змінено користувачем alexandr_s
Посилання на коментар
Поділитися в соціальні мережі:

В прикуривателе, по заводу подсветки нет, но есть подсветка пепельницы, а она запитывается от прикуривателя, у них смежная "масса", кажись.

Если у Вас снята панелька с прикуривателем, пощупайте рукой посредине консоли, или снимите перчаточный ящик, должно все проясниться.

Посилання на коментар
Поділитися в соціальні мережі:

перчаточный и подстаканники,и ниже пепельница.

Посилання на коментар
Поділитися в соціальні мережі:

В прикуривателе, по заводу подсветки нет, но есть подсветка пепельницы, а она запитывается от прикуривателя, у них смежная "масса", кажись.

Если у Вас снята панелька с прикуривателем, пощупайте рукой посредине консоли, или снимите перчаточный ящик, должно все проясниться.

я снимал всё спереди - прикуриватель, магнитолку и т.п.... провода уходят в изолированный жгут, часть жгута уходит вправо в район бардачка и вроде как выходят в подкапотное пространство справо (там 2 каких-то разъёма), а часть под замок зажигания куда-то. и вот куда эта пара коричнево-белый/черно-белый идут толи влево толи вправо непонятно и где они оканчиваются.

подозреваю, что короткое где-то на самом конечном разъеме этих 2-х проводов..но где они оканчиваются не могу понять...

Змінено користувачем alexandr_s
Посилання на коментар
Поділитися в соціальні мережі:

нет.

Заблуждение 1 - в ланосовско - сенсовской проводке нету подсветки прикуривателя.

Есть!

По вашему вопросу. минус на пикуриватель идет в общий жгут массы, прикрученой под торпедо в районе центрального ее крепления, недалеко от прикуривателя.

Плюс - линия поднимается по жгуту центральной консоли торпедо, и идет в Лево, к блоку предохранителей салона. До этобо подсветки , климата, радио, часов и пепельницы соединяются вместе в блоке перемычек , прикрученным изолентой к трубе торпедо.

Чтобы вам можно было точно определить причину нужно отстегнуть разьем от прикуривателя и попробовать включить подсветку. Если предохранитель не сгорит то с высокой уверенностью можно говорить о замыкании в самом патроне.

Посилання на коментар
Поділитися в соціальні мережі:

нет.

Заблуждение 1 - в ланосовско - сенсовской проводке нету подсветки прикуривателя.

Есть!

По вашему вопросу. минус на пикуриватель идет в общий жгут массы, прикрученой под торпедо в районе центрального ее крепления, недалеко от прикуривателя.

Плюс - линия поднимается по жгуту центральной консоли торпедо, и идет в Лево, к блоку предохранителей салона. До этобо подсветки , климата, радио, часов и пепельницы соединяются вместе в блоке перемычек , прикрученным изолентой к трубе торпедо.

Чтобы вам можно было точно определить причину нужно отстегнуть разьем от прикуривателя и попробовать включить подсветку. Если предохранитель не сгорит то с высокой уверенностью можно говорить о замыкании в самом патроне.

возможно, этот разъем с погоревшей лампочкой просто валялся на тяге КПП, изначально думал что сам патрон прикуривателя, а он оказался нормальным.

сам патрон точно не замыкает никак (с ним всё ок, я тоже с него начал).. вставлял и регистратор и сам прикуриватель и без него - замыкания нет...

пружинки не касаются массы и не касаются внутреннего кольца регистратора.... предохранитель горит сразу... 2 спалил ))

не звенит не сам разъем прикуривателя ни сам патрон ни при каких условиях... патрон вынимал полностью... а вот разъем лампочки звенит и при полностью отсоединённом патроне прикуривателя.

Змінено користувачем alexandr_s
Посилання на коментар
Поділитися в соціальні мережі:



Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

вот такой предохранитель и пишется кстати что подсветка прикуривателя ))

Посилання на коментар
Поділитися в соціальні мережі:

ну по этому проводу только подсветка радио шла, больше именно по линии прикуривателя ничего не запитано. Может при подключении радио этот провод не правильно подключили?

Посилання на коментар
Поділитися в соціальні мережі:

ну по этому проводу только подсветка радио шла, больше именно по линии прикуривателя ничего не запитано. Может при подключении радио этот провод не правильно подключили?

это первый сгоревший предохранитель за 7 лет )) уже 8...

магнитолу ставили после салона сразу и проблем не было.

бортовой комп стоит ещё но он там стоит также уже лет 6.

Змінено користувачем alexandr_s
Посилання на коментар
Поділитися в соціальні мережі:

возможно, этот разъем с погоревшей лампочкой просто валялся на тяге КПП, изначально думал что сам патрон прикуривателя, а он оказался нормальным.

сам патрон точно не замыкает никак (с ним всё ок, я тоже с него начал).. вставлял и регистратор и сам прикуриватель и без него - замыкания нет...

пружинки не касаются массы и не касаются внутреннего кольца регистратора.... предохранитель горит сразу... 2 спалил ))

не звенит не сам разъем прикуривателя ни сам патрон ни при каких условиях... патрон вынимал полностью... а вот разъем лампочки звенит и при полностью отсоединённом патроне прикуривателя.

Неочень понятно при каких всё-таки ситуациях сгорает предохранитель... При подсоединении разъёма подсветки? "Звенит" разъём подсветки при включеных или при выключеных габаритах? Ну и т.д. Если хотите, можете написать в личку телефон, попробуем лечиться по телефону.

Пока совет следующий. Раз уж всё разобрано, то может оставить ту проводку в покое (только всё поизолировать), а провести свежуя, заодно и немного увеличить сечение проводов на сам прикуриватель (если в прикуриватель пользуетесь попогрейками, то будет не лишне). От самого предохранителя кинуть "плюс", подвязать его к жгуту, уйдёт наверное метра полтора. "Минус" там-же под консолью к стоечке на массу. Подсветку взять или с пепельницы, или с кнопок, например аварийки (там удобно работать). Если нехочется менять проводку прикуривателя (основную) и без включения подсветки всё с ним в порядке, то замените только провод на подсветку как я описал выше.

Посилання на коментар
Поділитися в соціальні мережі:

есть схема как идут провода этой подсветки пепельницы?

может кто-то может на бумаге нарисовать сфоткать?

спасибо.

кстати смотрю что подсветка пепельницы это предохранитель Ef13, как оно взаимосвязанно? у меня всё работает по приборам кроме этого предохранителя прикуривателя (((

Змінено користувачем alexandr_s
Посилання на коментар
Поділитися в соціальні мережі:

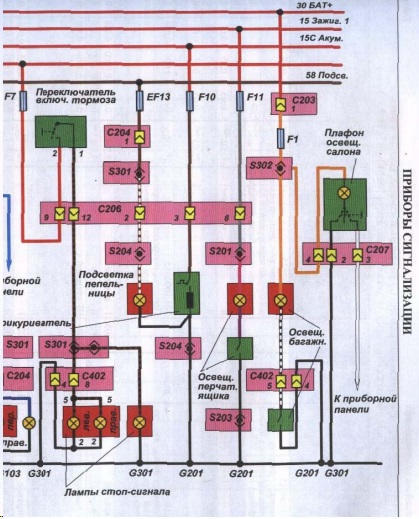

смотри есть и подсветка пепельницы и прикуриватель

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

Посилання на коментар
Поділитися в соціальні мережі:

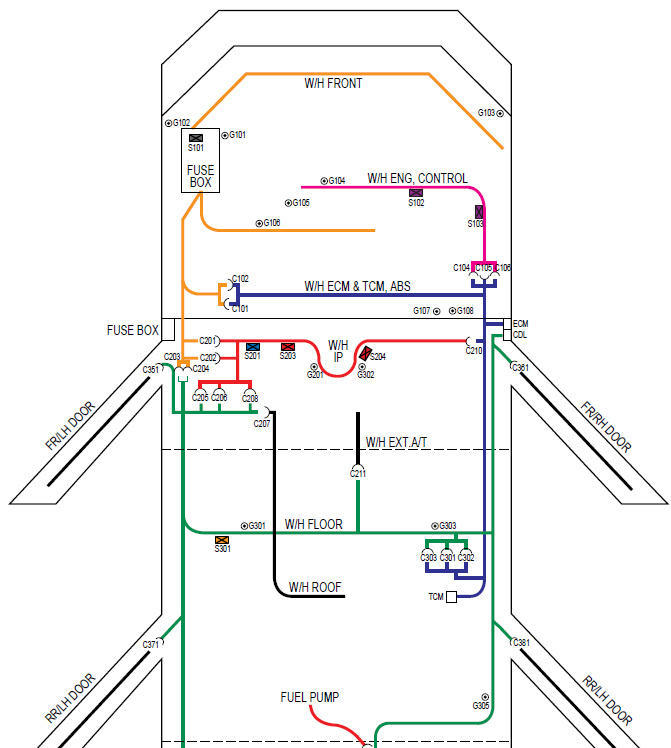

тогда и расположение разъемов

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

Посилання на коментар
Поділитися в соціальні мережі:

есть схема как идут провода этой подсветки пепельницы?...

Дай в личку мэйл, вышлю схемки, а то формат какой-то, что проблемно сюда вставлять.

Посилання на коментар
Поділитися в соціальні мережі:

смотри есть и подсветка пепельницы и прикуриватель

Да, NB, тут сам прикуриватель и с него общий "минус" на лампу пепельницы.

Сам прикуриватель (с нагрузкой) с отстёгнутой его подсветкой (оригинальной или прикулибленой) работает нормально? И при включении габаритов (соответственно подсветки всех приборов) тоже нормально? Кстати интересно какая подсветка, может сфотайте и прикуриватель и подсветку и разъём подсветки?

Посилання на коментар
Поділитися в соціальні мережі:

в общем спасибо, что пояснили что лампочка тут не причём...

решил опять вставить предохранитель со снятым патроном - вставил не сгорел, потом патрон - не сгорел... я не понимаю что за...

вставил в патрон зарядку китайскую и сгорел предохранитель - опять меряю короткое за зарядке китайской - его нет...опять рассматриваю патрон  -он хороший... помню, что горело и на прикуривателя родном...

в общем решил ещё раз померять зарядку и чисто случайно было короткое... в общем короткое только тогда когда пружинки зарядки плотно вжать внутрь, если легко или вообще не прижимать то короткого нет.... разобрал зарядку и там стандартная ситуация - боковины пружинок пластмассовые рассыпаны.

на счёт родного прикуривателя там сопротивление спирали 3 Ом - много или мало?

в общем буду делать напрямую, пайкой и аккуратно..и сделаю свободный патрон прикуривателя, а чего выбивает родной прикуриватель ещё не разбирался - я не курящий им никогда не пользовался ))

Посилання на коментар
Поділитися в соціальні мережі:

..., а чего выбивает родной прикуриватель ещё не разбирался - я не курящий им никогда не пользовался ))

Сам прикупиватель рано выбивает из патрона (неуспев нагреться) не по причине сопротивления и т.д. Причина в удерживающих двух ножках плюсовых самого гнезда прикуривателя (видимо его Вы называете патроном), они потеряли своё пружинистое свойство, их просто нужно подогнуть. Но если Вы не пользуетесь прикуривателем именно для прикуривания, то на них вообще забить.

Ещё раз уж снят рассмотрите внимательно... на заклёпке плюса прикуривателя, которая в торце бывает появляется люфт. Отсюда плохой контакт, далее нагрев, далее оплавление заряток и т.д. Приклепать заклёпка борордком.

Посилання на коментар
Поділитися в соціальні мережі:

Может несовсем правильно выразился - сгорает предохранитель на родном прикуривателе. Чего сгорал на зарядке выяснил что короткое было на самой зарядке только при плотно прижатых боковых пружинках, поэтому тестером короткое и не сразу выявил, а только когда случайно прижал пружинки зарядки.

Посилання на коментар
Поділитися в соціальні мережі:

  • 5 років потому...

Тоже самое, уже два дня ищу КЗ на Ef13, дошёл до разъёма с204, ну вот на ткнулся на вашу тему, походу и у меня тоже самое. Аж интересно стало, тема то 5ти годичной давности.))))

Посилання на коментар
Поділитися в соціальні мережі:
