Lanos 1.5 K-Line + Bluetooth + Android


Encaps

Рекомендовані повідомлення

Заинтересовался вопросом подключить Android к K-Line через Bluetooth, готовых решений не нашел (ELM327 не работает)

В теории можно самому сделать, если знать скорость шины и протокол.

Исходные данные:

- Lanos 1.5

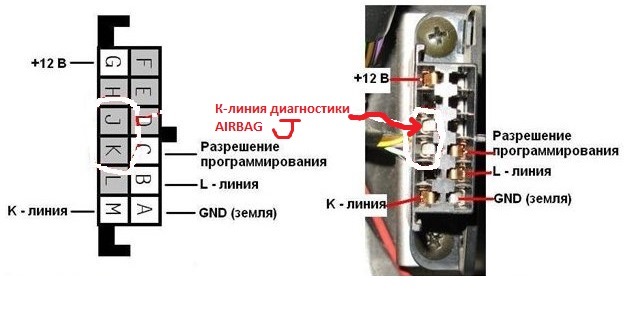

- диагностический разьем GM12




Результаты предварительного поиска по Сети:

- K-Line пин M

- протокол ALDL, скорость 8192 (L-Line?) или 10400



Собрал адаптер K-Line 8192 - Bluetooth 9600.

Проверено в связке ПК-Android на скоростях 4200-9600, 9600-9600, 19200-9600




Delco_suite генерит каждые 3 сек пакет (запрос состояния ЭБУ? :( F4 56 01 B5 (для какого ЭБУ - не знаю)

варианты ЭБУ:
Микас 7.6 / 10.3;
Микас 11(E2/E3);
M 1.5.4(N), Январь 5.x;
Январь 7.x;
M 7.9.7(E2/E3);
MP 7.0(E2/E3);
Lanos 1.5 SOCH;
Lanos 1.6 DOCH

IEFI-6, ITMS-6F, IEFI-S



ЭБУ на пакет F4 56 01 B5 никак не реагирует.

Возможно скорость не 8192, возможно запрос состояния не такой для моего ЭБУ.





Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.



Змінено користувачем Encaps
Посилання на коментар
Поділитися в соціальні мережі:

  • 9 місяців потому...

Получилось связать Delco Suite на Android через Bluetooth.

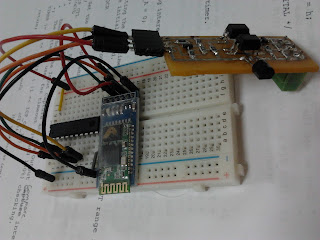

Адаптер на макетной плате

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Скорость K-Line: 8192

Запрос состояния ЭБУ: F4 57 01 00 B4

ответ ЭБУ 64 байт

Змінено користувачем Encaps
Посилання на коментар
Поділитися в соціальні мережі:

  • 4 тижні потому...

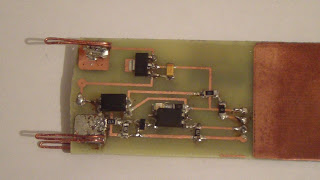

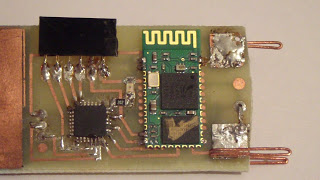

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.









Проверено с пятивольтовой шиной K-line (ЭБУ DXUB). Как будет работать с 12V - не знаю. Вероятно придется подбирать резистор с К-Line на базу транзистора (15-20К думаю)

Змінено користувачем Encaps
Посилання на коментар
Поділитися в соціальні мережі:

Плата, конечно, хорошо. Но как насчет схемы? Сразу будет ясно как должно работать с 12V

Змінено користувачем james
Посилання на коментар
Поділитися в соціальні мережі:

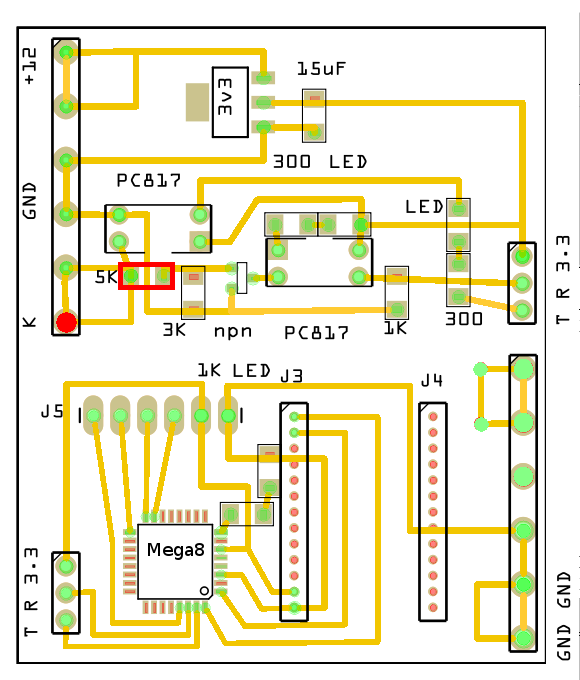

Схему не рисовал (да, и такое бывает), есть рисунок платы - резистор 5К пометил красным. Для 12В шины К-line нужно подобрать сопротивление, при котором напряжение в точке "К" не должно быть меньге 10Вольт.


Посилання на коментар
Поділитися в соціальні мережі:

  • 4 місяці потому...
  • 1 рік потому...
  • 2 тижні потому...

Кто то еще делал этот модуль? Сложно ли купить комплектующие в магазинах? Сколько стоят полный комплект деталей?

Посилання на коментар
Поділитися в соціальні мережі:

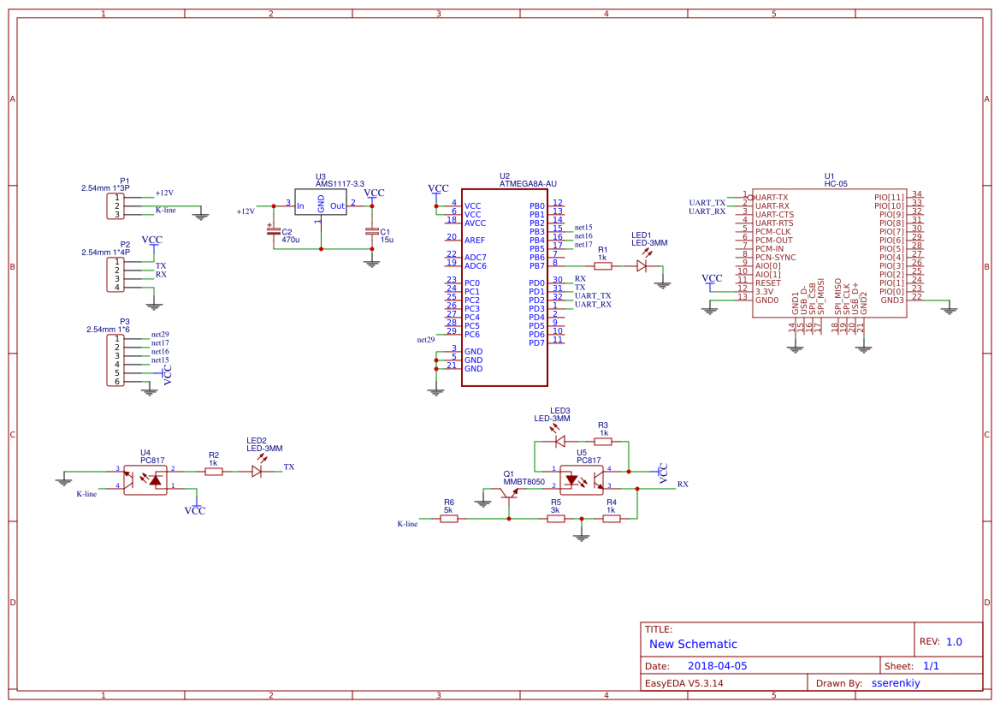

Привет. Спасибо Encaps за инфу, попробую повторить. Набросал принципиальную схему. Может кому пригодится. Срисовывал с фото, был бы рад если ТС глянет на недочеты.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

Посилання на коментар
Поділитися в соціальні мережі:

  • 2 місяці потому...

Witam. Ja zrobiłem ten projekt w wersji V2. Z częściami nie jest trudno najtrudniej dostań moduł Bluetooth. Pozostałe można dostać. Zaczynam rozwijac go dołączając do Bluetooth transmisję na USB. Łącząc to na jednym obwodzie

Тільки що, jacek fuklin сказав:

Witam. Ja zrobiłem ten projekt w wersji V2. Z częściami nie jest trudno najtrudniej dostań moduł Bluetooth. Pozostałe można dostać. Zaczynam rozwijac go dołączając do Bluetooth transmisję na USB. Łącząc to na jednym obwodzie





Здравствуйте. Я зробив цей проект у версії V2. З частинами важко отримати модуль Bluetooth найважче. Решта можна отримати. Я починаю розробляти його, підключивши Bluetooth до USB-передачі. Поєднуючи це на одній схемі

Посилання на коментар
Поділитися в соціальні мережі:

  • 2 місяці потому...

есть покупная плата я так понял Slavko делал. там нет атмеги. я так понял зашит модуль HC-05 можно попробывать стянуть дамп.

Могу попробовать реализовать на атмеге.

Посилання на коментар
Поділитися в соціальні мережі:

Здравствуйте.

А как-то можно получить прошивку под скорость к линии 10400?

Посилання на коментар
Поділитися в соціальні мережі:

  • 1 місяць потому...

Мужики а если вместо АТмеги поставить Л9637 будет обвязка меньше и прошивать не надо? Интересно схема от Славки не кому не поподалась?

Змінено користувачем Аллад
Посилання на коментар
Поділитися в соціальні мережі:

10.09.2018 в 00:52, kurt-truk сказал:

есть покупная плата я так понял Slavko делал. там нет атмеги. я так понял зашит модуль HC-05 можно попробывать стянуть дамп.

Могу попробовать реализовать на атмеге.

kurt-truk пожалуйста выложи фотку этой платы

Посилання на коментар
Поділитися в соціальні мережі:

если там только НС-05, то просто АТ командами задана скорость обмена 8192...  просто нужно проверить сможет ли он передавать на такой скорости.

Посилання на коментар
Поділитися в соціальні мережі:

  • 2 місяці потому...

Просто АТ командой скорость 8192 не установить. В прошивке записаны только стандартные.Slavko видимо нашёл ключик в прошивке отвечающий за скорость и изменил прошивку HC-** с нужной скоростью. Прошивку он не выложит так как делает на адаптерах деньги. А жаль. Многие были бы ему благодарны.

Посилання на коментар
Поділитися в соціальні мережі:

  • 1 рік потому...
3   0

Где-то видел переходник по емлку. И вроде как работает.

Посилання на коментар
Поділитися в соціальні мережі:

  • 5 тижнів потому...
  • 2 тижні потому...
29.05.2020 в 14:32, Dmytro Yelahin сказал:

А где можно найти прошивку под контроллер?

Держи

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

 , ссылка на сам проект .

Посилання на коментар
