Rainsensor (датчик дождя) подключение

[Igr44]

Давно хотел поставить себе такой девайз но как то не доходили руки или не было самого реально работающего устройства под рукой, в общем как говорят ..... в планах.

Итак.

Благодаря Диме (respons11) в канун нового года пришел ко не этот датчик, естественно в комплекте с декоративной рамкой и проводкой. Такие ставили в зависимости от комплектации на чевролет ласетти, реззо и.т.д.

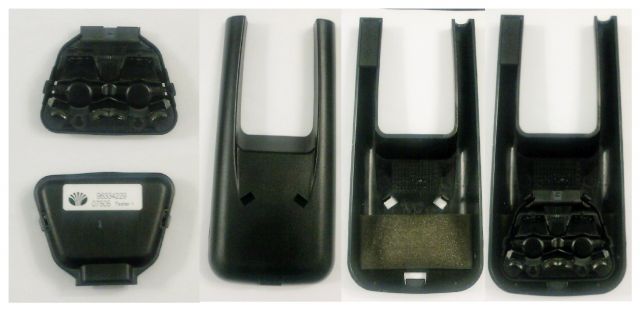

Так он выглядит

В общем разобравшись со схемой включения в штатную проводку ( на примере ласетти) оказалось, что схема подключения в штатную проводку дэу будет несколько отличаться т.к. схема управления дворниками у чевролета совмещена в единый блок с мотором стеклоочистителя. В дэу присутствует отдельное реле ( в оем случае с регулировкой паузы), которое отвечает за работу омывателя и дворников.

Исходный материал ( слева схема дворников дэу  справа - схема дворников с датчиком дождя чевролета ласетти)

Суть установки датчика сводится к то, чтобы в перво режиме ( прерывистый, с регулировкой паузы) оставить возможность ручной регулировки и с помощью простой коммутации ввести режим автоматического включения дворников ( датчика дождя)

Сам датчик подключен на столе и работает, теперь нужно  все это хозяйство закрепить на лобовом стекле и естественно включить в штатную проводку машины.

В дальнейшем по ходу выявления тех или иных особенностей работы и врезки буду продолжать описание процесса.







[Юра 66]

Игорь, а там линзы не должно быть на стекле над датчиком?

[lavka]

Итак.

Дразниш?

[Igr44]

Почему?

На столе он работает уже

[Igr44]

Игорь, а там линзы не должно быть на стекле над датчиком?

Есть там линзы, на фото не очень хорошо видно, но открыв сам датчик обнаружил там сверху 2 больших плоских излучающих светодиода ифк спектра и 4 фотодиода внозу конструкции, и передающие и приемные диоды закрыты линзой. Даже прикрыв датчик прозрачной коробкой от диска, и брызнув на поерхность датчик запускает реле даже при самой низкой чувствительности.

[lavka]

Почему?

На столе он работает уже

Я в плане нового девайса А то, что он будет работать, я и не сомневаюсь

[jason_ua]

За идею и работу 5+, Игорь как всегда на высоте!

А вот насколько это нужный датчик?

п.с. Игорь, Пора открывать свою станцию по фаршировке ланосов и сенсов электронной начинкой!

[Igr44]

Да нормально все!

процесс пошел. На выходные прокину проводку и буду лепить его на стекло.

[Igr44]

За идею и работу 5+, Игорь как всегда на высоте!

А вот насколько это нужный датчик?

п.с. Игорь, Пора открывать свою станцию по фаршировке ланосов и сенсов электронной начинкой!

Спасибо!

Но для меня это просто процесс. В принципе он нужен, особенно в сумрачную, дождливую погоду или в городе , когда едешь по лужам. Не всегда просто хватает времени чтобы и включать очистку стекол, когда тебя обрызгали водой. а так датчик сам включит дворники, ( если получится ) то и не только в прерывистом режиме но и при необходимости на максимальной скорости.

[DeKom]

Датчик ,точнее линза должна видеть воду только в зоне работы щеток,правильно?

[Igr44]

правильно!

Он и будет расположен ниже пятки на котором крепится салонное зеркало заднего вида. Точнее под этой пяткой. Сверху ( из салона закрывается декоративным пластиковым чехлом, который имеет канавку, в нее ложатся провода идущие от датчика.

Это место на лобовухе используется и в оригинальном варианте, туда как раз доходит верхний край левого дворника.

[Igr44]

Сегодня пробросил проводку. Благо ее кусок ко мне пришел даже с запасом. Прикладывал декоративный чехол к стеклу, оказалось что он идеально становится по скруглению , но хотелось бы поднять его хотя бы на см. вверх. Придется чуток дорабатывать пластик. Но это мелочь. Зато не будет никаких проводов ( а у меня еще и зеркало с электрикой) все спрячется под него.

[FRITS_90]

Круть (жду продолжения) 5+

[Igr44]

Продолжаем.

Проводка благополучно затянута под крышу по правой передней стойке, разъем датчика под мягким потолком в районе зеркала заднего вида. Теперь возникает вопрос, а как его крепить?

Дело в том, что в оригинале сам датчик крепился на площадку, которая была намертво вклеена в лобовое стекло, и крепился сам датчик двумя маленькими скобами. Декоративная крышка в свою очередь крепилась к датчику тремя пластиковыми зубцами. В общем не очень удобная конструкция для нашего внедрения.

Я поступил проще.

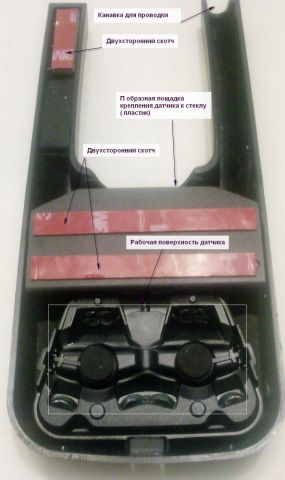

Была выпезана черная пластиковая П образная площадка, которая по бокам декоративной накладки прижимается двумя черными саморезами. в общем никакого колхозного вида эта доработка не принесла. На эту площадку наклеевается двухсторонний скотч ( в моем случае  3М), который и будет держать сам датчик на стекле.

Вырез внутри внутренней полости У образной декоративной накладки позволяет вплотную пододвинуть к потолку крайние части декоративного кожуха . Естественно все кабели становятся невидимыми про взгляде на стекло.

На этом механическая доработка закончена.

Следующий этап- подключение и установка датчика в машину.

[kononyhin_genya]

А чего подрулевик с лачика с регулировкой скорости дворников и положением avto(включает датчик дождя) не ставишь?У Лачика с датчиком дождя и без разные моторы дворников,как будет на Ланосе?

[Igr44]

Я в курсе, что есть такая версия подрулевика.

Но по сути он такой же точно как и обычный с плавной регулировкой, только надпись отличается. И у него нету отключения режима авто. оторы одинаковые, и с датчиком и без , у лача. Вообще это отдельная история. У лача чуть другое включение дворников, но это не проблема. добавив два маленьких реле, я получаю и ручной и датчик дождя с регулировкой чувствительности крутилкой паузы.Чуть потеплеет поклею датчик  на лобовуху, все остальное уже подключено.

[kononyhin_genya]

Я в курсе, что есть такая версия подрулевика.

Но по сути он такой же точно как и обычный с плавной регулировкой, только надпись отличается. И у него нету отключения режима авто. оторы одинаковые, и с датчиком и без , у лача. Вообще это отдельная история. У лача чуть другое включение дворников, но это не проблема. добавив два маленьких реле, я получаю и ручной и датчик дождя с регулировкой чувствительности крутилкой паузы.Чуть потеплеет поклею датчик  на лобовуху, все остальное уже подключено.

Моторы дворников на Лачике с датчиком и без отличаются кол-вом проводов.

[Igr44]

Да в общем не в этом отличие. Не  в количестве и разнице цветов.

У лача само реле управления дворниками находится в блоке отора, схемы почти идентичны с 300 реле ( с регулировкой паузы),

[a.mur]

Игорь девайс установлен? Мне то же данная вещь досталась по случаю и у меня есть пара вопросов по установке.
