Колокольчик от Нексии в Ланос.

[UAZAZ]

Есть в наличии несколько вот таких девайсиков.

Понимаю, что по фото будит сложно, но можит есть какие-то идеи?

[Lube]

Ничего сложного нет-выкинь фото с передней части где нормально видны номера контактов на корпусе.На последнем фото видно что при разборке оторвали контакты динамика,так что сначала придется заменить его.

Змінено 2 серпня, 2012 користувачем Lube

[UAZAZ]

Ничего сложного нет-выкинь фото с передней части где нормально видны номера контактов на корпусе.

Я читал Ваш мануальчик, к сожалению номерки не сходятся.

Пы.Сы. Про оторваную пластинку знаем- это спецом сделано в целях науки.

[Lube]

58й вывод-к цепи где появляется +12в с габаритов

85й-не используется(его нужно перепаять на вывод обозначенный на корпусе ТК или DOOR на плате)

ТК вывод на концевик двери водителя

R-аналогичен выводу S(speed) в ланосовском(не используется обычно)

G-на замок ремня водителя(управляется минусом)

31-масса

L-выход на лампу непристегнутого ремня в приборке(плюс).

15-вывод на который должно подаваться 12в при включении зажигания.

Кроме одного вывода все остальные(по нумерации и назначению)аналогичны ланосовским.Интересно как он звучит=стоит пик контроллер.

Готов приобрести,какова цена.

Змінено 2 серпня, 2012 користувачем Lube

[UAZAZ]

Готов приобрести,какова цена.

До тех пор пока не подключим и не испытаем, массовых продаж не будит. Остальное в личке.

[UAZAZ]

Lube, из вашей распиновки, не очень понятно на какие контакты подключать концевик с дверей, а ведь именно эта функция и есть конечная цель его инсталяции. Уверен что подключение ремня безопасности, к этому устройству, не многим нужно.

[mich_ya]

Lube, из вашей распиновки, не очень понятно на какие контакты подключать концевик с дверей...

Так смотрите подписанные контакты на плате. У Вас же там черынм по желтому написано: Door

[Lube]

Lube, из вашей распиновки, не очень понятно на какие контакты подключать концевик с дверей, а ведь именно эта функция и есть конечная цель его инсталяции. Уверен что подключение ремня безопасности, к этому устройству, не многим нужно.

Я же написал-перепаять 85й(кей),на ТК(Доор).

[Igr44]

Виталя!

Не гони лошадей!

не торопись.

Плдключить это пол дела, но довести его до ума это совсем другое. Вырисовать схему, прикинуть что еще можно из него дополнительного выдавить.а так, проводок , или клему в другое место перепаять... много ума не нужно.

Змінено 3 серпня, 2012 користувачем Igr44

[Lube]

Ну думаю для старта уже многое прояснилось.

[Igr44]

Что не думаеш?

То что там пик стоит вместо счетверенного операционника? Так это видно с фото. А он как известно прошивается. Естественно для пилотного подключения желательно бы сресовать схему и считать прошивку.

Чтобы знать, что он еще умеет.

[mich_ya]

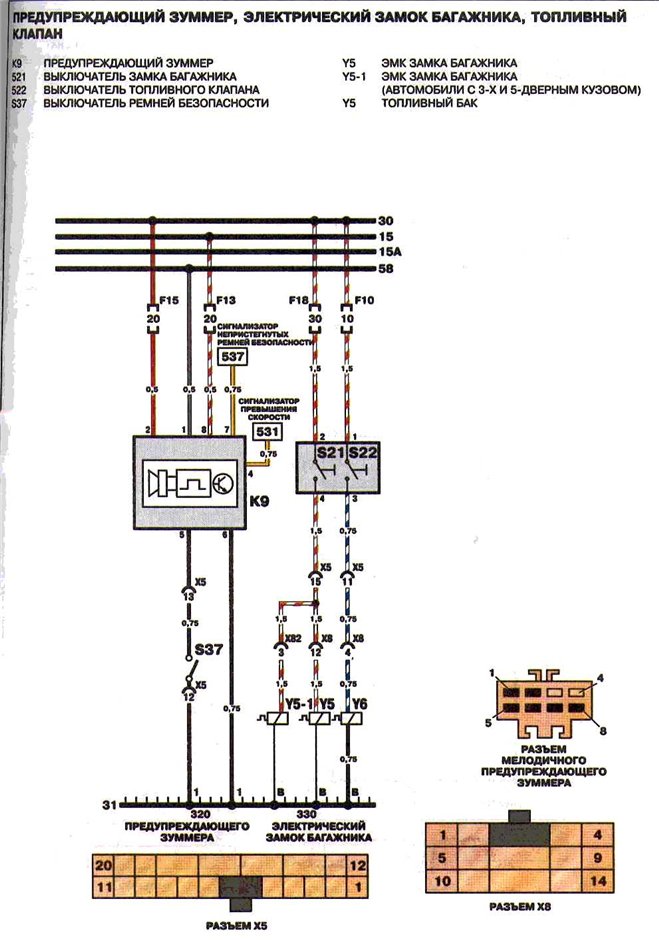

Поскольку схему Нексии уже приложили, то просто дополню описанием...

И все же она крутится всмысле 85 контакт используется...

Алгоритм работы:

1. Подаем питание на 31(землю) на 85(+12В постоянно) - тишина

При этом:

2. Зажигание включено, дверь открыта, т.е. ТК замкнут на землю - не бумкает.

3. Зажигание выключено, дверь открыта, т.е. ТК замкнут на землю - бумкает средне.

4. Зажигание включено, габариты включены , т.е. на 58 подано +12В - не бумкает.

5. Зажигание выключено, габариты включены , т.е.на 58 подано +12В - бумкает очень часто.

6. Зажигание включено, ремень не пристегнут, т.е. на G подано землю - бумкает медленно 5 раз и выключается бумканье. Больше не бумкает до следующего пришествия...

Ориентировочное бумканье можно послушать в прилагаемом файле. Однако предупреждаю сразу - бумкает не родной динамик. т.к. родной на первых фото оторван. Пока не восстанавливал - слишком провода тонкие...

только файлик надо переименовать в Голос-0001.amr

Вывод R не проверял, т.к. генератора сейчас нет.

Змінено 3 серпня, 2012 користувачем mich_ya

[Lube]

А зачем генератор?На выводе R должен появляться положительный потенциал,точнее с вывода ОСВ спидометра он идет на этот вывод колокольчика.

Змінено 3 серпня, 2012 користувачем Lube

[Igr44]

Судя по прилагаемому файлу "мяса" чуток не хватает в звуке, оно и понятно, ведь прямоугольным колебанием врядле качественной имитации добъешся. Хотя в живую может он и нормально звучит.

[mich_ya]

Судя по прилагаемому файлу "мяса" чуток не хватает в звуке, оно и понятно, ведь прямоугольным колебанием врядле качественной имитации добъешся. Хотя в живую может он и нормально звучит.

Игорь - я же написал: динамик не родной. Родной оторвали. Как звучит родной - не знаю

[mich_ya]

А зачем генератор?На выводе R должен появляться положительный потенциал,точнее с вывода ОСВ спидометра он идет на этот вывод колокольчика.

Эт я чет на скорости зациклился

Только не положительный, а отрицательный...

Если зажигание включено и на R подать +12В - ничего не происходит.

Если зажигание включено и на R подать -12В - бумкает как при открытых дверях.

[Igr44]

Миша, что там со схемой и прошивкой? Вроде не сложная, ты не расчерчивал?

[mich_ya]

Миша, что там со схемой и прошивкой? Вроде не сложная, ты не расчерчивал?

Не - мне такие подробности не интересны, но зато все элементы впаяны, все присутствует.

Нет только двух выводов: на ТK и R...

[yadrov]

3. Зажигание выключено, дверь открыта, т.е. ТК замкнут на землю - бумкает средне.

5. Зажигание выключено, габариты включены , т.е.на 58 подано +12В - бумкает очень часто.

Какой смысл в функции №3? Функция №5 срабатывает при открытой двери?

[UAZAZ]

yadrov, cказать по правде, я не вижут смысла в подключении всех этих функци.

Блгодаря mich_ya был выбран самый оптимальный вариант подключения колокольчика при открытии двери с включенными габаритными огнями.

Задействованно всего три провода.

"85"- подключаем "+" с габаритов

"31"- подключаем постоянный "-" (масса)

"ТК"- подключаем "-" идущий с концевика водительской двери.

Для тех, кто желает подключить зумер по штатной схеме, "85"-подключать постоянный "+".

Змінено 7 серпня, 2012 користувачем UAZAZ

[mich_ya]

Какой смысл в функции №3?

- вот поэтому контакта на ТК там и нет, а какой в это смысл закладывали - это вопрос не ко мне... Хотя с таким же успехом этот контакт можно подключить и не только к двери...

а смысл может быть простым - Ты закрыл свою дверь хорошо, а жена или ребенок - свою плохо. Вот оно и предупреждает...

Функция №5 срабатывает при открытой двери?

Да, но бумкает с другим звуком... закрываешь дверь или выключаешь габариты, т.е. что то одно устраняется - бумканье меняется...

[Pavel80]

тут спрошу еще, колокольчик родной ставится просто в колодку или нужно провода по салону тягать?

[Lube]

тут спрошу еще, колокольчик родной ставится просто в колодку или нужно провода по салону тягать?

На машинах не оборудованных колокольчиком разъема под него нет.

[Pavel80]

тобто треба водити....
