світлодіодна підсвітка блока керування опалення

[sergiymr]

Купив Lanos1.5 2007р. б\у

В першу нічну поїздку виявив , що не працює підсвітка блока керування опаленням .

Розібрав, лампочки приказали довго жити, запасних не було, але згадав , що в мене є десяток різних світлодіодів .

В ході експерименту виявив, що два світлодіода недостатньо для повноцінного підсвічування всіх ручок.

Довелось удосконалити підсвітку.

вигляд ззаду

без нижньої кришки

знімаєм перемикач швидкості вентилятора.

акуратно обрізаєм чотири фіксатора і знімаєм білу пласмасу.

Свердлим в ній дирки під світлодіоди.

світлодіоди довелось трохи вдосконалити , щоб розсіювалось світло, гогловне не перестаратись і не пошкодити кристал

ставим пласмасу на місце і вставляєм світлодіоди

світлодіоди закріпив термоклеєм

Я використав 7 світлодіодів:два яскраві білі і один звичайний зелений - для індикації червоно-синьої шкали температури.

решта яскраво зелені

підключив по три яскраві послідовно і резистор на 100Ом. Один звичайний зелений з резистором на 1 кОм.

підключаєм до кпроводів що йшли до лапмочок не перепутайте + і -

Все складаємо назад, слідкуєм, щоб небуло лишніх запчастів

Ось як в мене получилось

Змінено 16 листопада, 2010 користувачем sergiymr

[sminaev]

Интересно было бы посмотреть как светит...

[Igr44]

Сергумр правильно все сделал, такая версия светит отлично. Сам почти так же делаю

[algoliya]

не намного ярче базовой подсветки?

[baks]

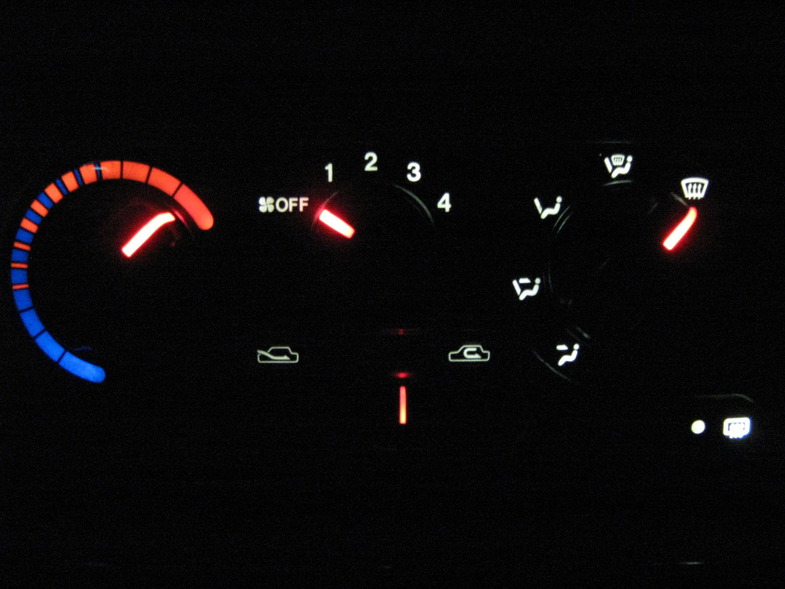

было бы правильнее светодиоды положить боком , тем самым подсветить весь светофильтр, тогда подсветка получается идеально равномерная.

Змінено 17 листопада, 2010 користувачем baks

[algoliya]

о, вот это действительно идеально равномерно!

[Yellow]

было бы правильнее светодиоды положить боком , тем самым подсветить весь светофильтр, тогда подсветка получается идеально равномерная.

А можеш описать поетапно работу(как диоды и какие ставил) можно+фото!!!

А смотрица....супер!!!

[baks]

Yellow, давай в личку, а то както не красиво в чужой теме.

[SashaKrolik]

Yellow, давай в личку, а то както не красиво в чужой теме.

І мені якщо можно вже дуже любопитно як ви так класно зробили?

[baks]

Вот пару фоток внутри , думаю объяснять ничего не нужно по фото и так всё понятно .

[Frascold]

Да прикольно себе тоже сделаю!!!!!
