Хомуты на патрубки охлаждения


Рекомендовані повідомлення

Хочу поставить на все патрубки самозатягивающиеся (пружинные) хомуты. Кто ставил - поделитесь пожалуйста инфой какие там размеры.

Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/
Поділитись на інші сайти

За Sens не скажу, а вот в Ланосе применяются в основном такие хомуты

Хомуты GM:

94530096 — 44 мм (патрубки радиатора)

94530093 — 40 мм (патрубки ож)

94530064 — 25 мм (наливной шлан, шланг отопителя)

94530069 — 23 мм

94530038 — 17 мм (шланги под 10мм штуцер, пароотводящий, подогрев дроселя)

94530024 — 15 мм (шланги под 8мм штуцер)



Чтобы определить необходимый размер хомута, нужно действовать следующим образом:

0. Купить новые шланги.

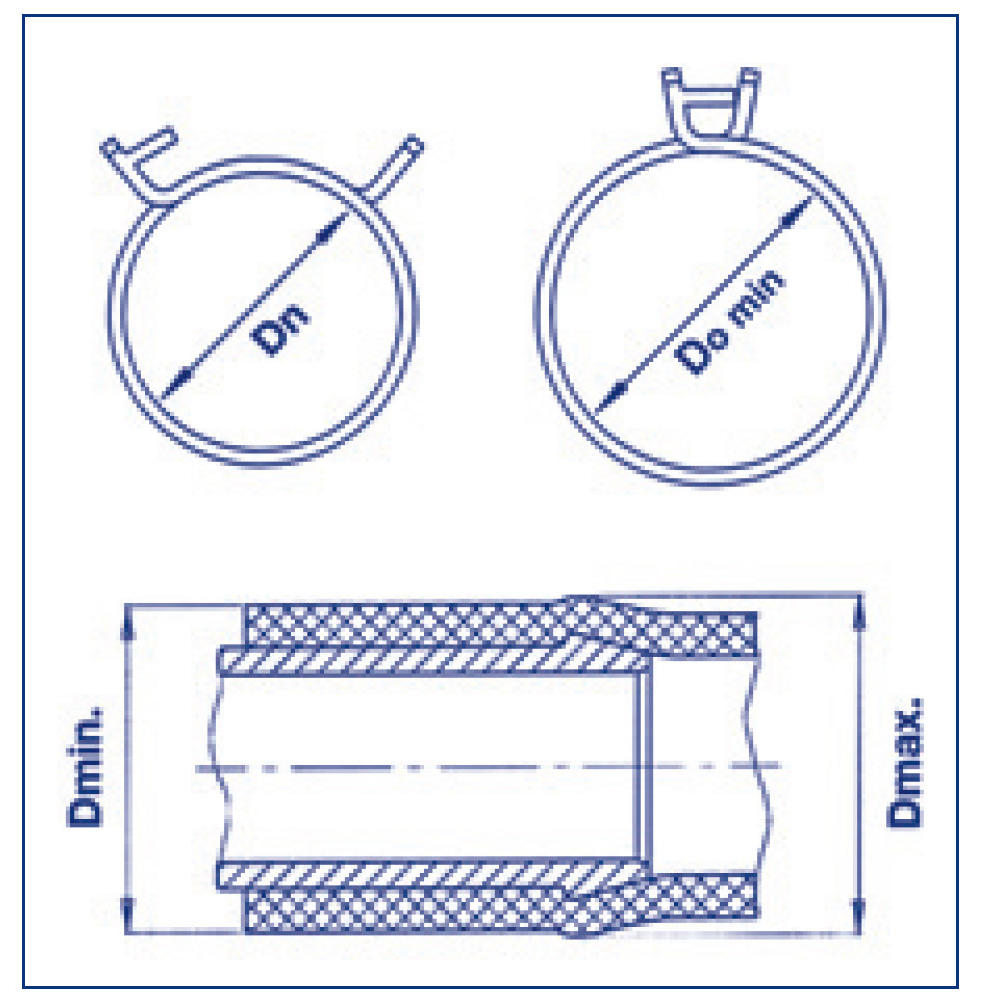

1. Оденьте шланг на штуцер и измерьте Dmin. и Dmax. (см диаграмму ниже).

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

2. По величине Dmin. определите номинальный диаметр (Dn) соответствующего хомута. Dn ~ Dmin.

3. Сравните величину Dmax с заявленным минимальным диаметром открытого хомута и выберите подходящий. Do min ≥ Dmax.



Номинальный диаметр наносится на сам хомут в районе ушка. К тому же например на Ланосе этот самый номинальный диаметр указан и на деталях возле штуцеров, например цифры 17 и 25 на расширительном бачке возле штуцеров говорит о том что для зажима нужны хомуты с номинальным диаметром 17 мм и 25 мм соответственно, цифры 25 и 44 на перепускной трубе (96180035) — нужны хомуты 25 мм и 44 мм соответственно.

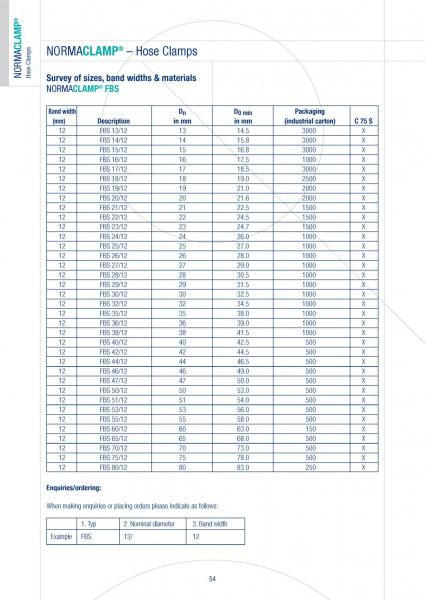

Размерный ряд хомутов NormaClamp-FBS



На заметку:
1. Для хомутов всегда указывается номинальный размер Dn.
2. При выборе хомута необходимо учитывать тепловое расширение/сжатие – впритык хомут лучше не брать. Брать следующий размер.
3. Эмпирически размер хомута можно выбрать вот так: диаметр штуцера плюс две толщины шланга.
4. Если ранее использовались червячные хомуты и Вы вдруг решили их заменить на самозатягивающиеся, то будьте готовы что эффект может быть противоположным, тесть может быть течь — проверено. Дело в том, что червячные, очень сдавливают и деформируют резину. В этом случае нужен новый патрубок.
Змінено користувачем metel'
Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/#findComment-2111938
Поділитись на інші сайти

Прикрепите это как ФАК, пожалуйста!!!

Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/#findComment-2111942
Поділитись на інші сайти

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, благодарю.

только ценник по GM-у очень кусачий. Есть данные по заменам?

Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/#findComment-2112135
Поділитись на інші сайти

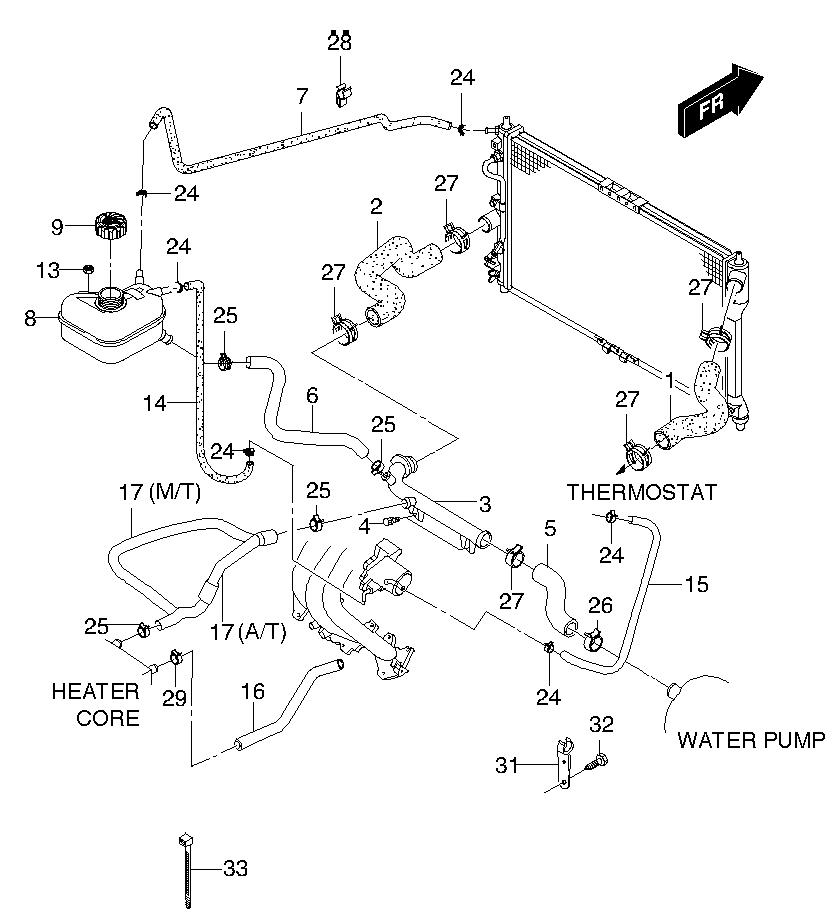

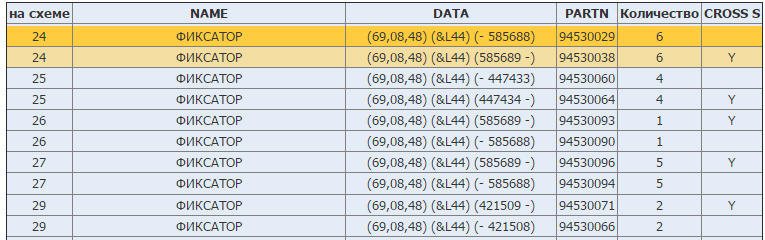

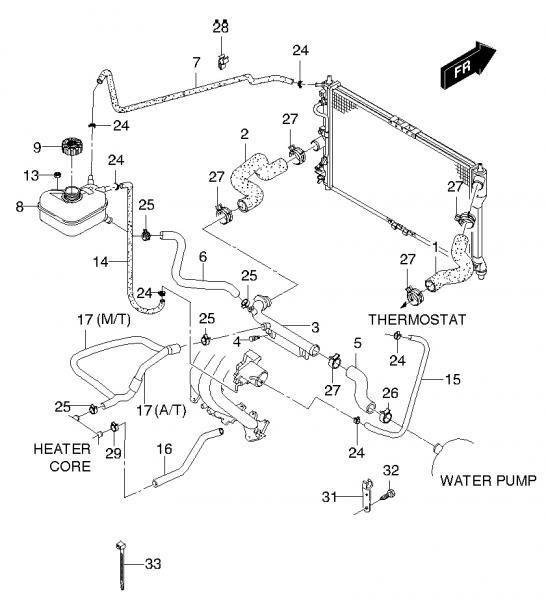

Немного дополню предыдущую запись кросс-кодами, а также расположением деталей на схеме, на примере LANOS (T100).



Хомуты GM:

94530096 — 44 мм — 94530094

94530093 — 40 мм — 94530090

94530064 — 25 мм — 94530060

94530071 — 23 мм — (94530066, 94530069 — сняты с производства, замена на 94530071)

94530038 — 17 мм — 94530029

94530024 — 15 мм (в системе трубопровод системы охлаждения двигателя не применяется. Применяется под 8мм штуцер, например для зажима шланга цилиндра сцепления).



Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.



Как по мне, то цены хомутов GM весьма демократичные:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.



Для себя покупал в УкрАвто, так они вообще сказали, что эти детали у них неликвид и охотно продали со скидкой, правда пришлось немного подождать пока привезут со складов других областей Украины.



Очень хорошим вариантом будут NormaClamp-FBS, размеры предоставлены в предыдущем посте, или же можно подобрать, к примеру, здесь, однако я не уверен что по данной ссылке именно NormaClamp-FBS:



Касаемо замен других производителей смотрите по ссылкам, и выбирайте нужный диаметр:



Удачи Вам!

Змінено користувачем metel'
Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/#findComment-2112264
Поділитись на інші сайти

  • 9 місяців потому...

Во всем тырнете одна и та же перепечатанная ошибка, указано что  хомуты

(94530066, 94530069 — сняты с производства, замена на 94530071) = 23 мм,



Блин я 3 дня голову ломал никак понять не мог, ну как на шланг отопителя, который толще чем обратка примерно на 2мм, хомут идет меньше еще на 2 мм.... парадокс )))

так вот, на одном из сайтов (

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

) нашел инфо, что:

94530069 и его родственники = 23 мм, но это 23 мм размер хомута в спокойном состоянии, т.е. не его номинальный размер, по которым собственно и подбирают пружинные хомуты, а вот номинал его =27 мм.



Эта инфа будет полезна для тех кто покупает-подбирает например ваговские или нормовские пружинные хомуты.



P.S. Для сомневающихся, наружный размер шланга отопителя 26-27 мм, обратки 24-25 мм.

Змінено користувачем Tirey
дополнение
Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/#findComment-2166470
Поділитись на інші сайти

  • 2 тижня потому...

Сегодня разбирая систему охлаждения перепроверил себя...

Таки я был прав, шланг на печку - пружинный хомут 27 мм, обратка  пружинный хомут -25 мм.

И еще... для тех кто будет ставить ГБО и брать подогрев редуктора с печки, нужны 2 тройника, один 20x16x20, а второй 19х16х19, т.к. шланг печки больше в диаметре, чем обратка.



Посилання на коментар
https://lanos.com.ua/topic/92838-homuty-na-patrubki-ohlazhdeniya/#findComment-2168406
Поділитись на інші сайти
