Знатокам элелектрики.

[liob2]

Всем добрый день. Есть небольшая проблема. Пересветил блок управления печкой диодами. Диоды обычные около 2-3 мм в диаметре. Для регулировки яркости поставил резистор 1кОм. Но проблема в том что уже второй резистор перегорает. Как с этим бороться?

[mich_ya]

Поставить резистор большей мощности или включить несколько маломощных резиков в параллель.



Для начала минимум замярять ток протекания дабы можно было просто поссчитать требуемые параметры резика.

[liob2]

если ставить более мощный резистор, то он не работает на полный диапазон, им тогда вообще трудно что то отрегулировать.

[mich_ya]

я написал более мощный!!! а не с большим сопротивлением..

Как вариант для примера:

[liob2]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, думаете просто лапка сгорает у него? Просто как то странно, диоды все таки, ничего мощного.

[mich_ya]

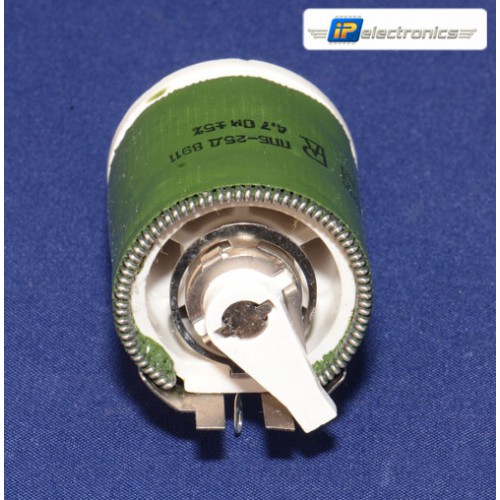

Это конечно шутка, но при желании можно и такой резик забабахать

[liob2]

Ну у меня обычный стоял как таблетка размером чуть меньше 25 копеек.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

[mich_ya]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, думаете просто лапка сгорает у него? Просто как то странно, диоды все таки, ничего мощного.

я не думаю - я гадаю по магическому шару



Ну смотри - ток одного диода 10...30 мА, если включить 100 диодов в параллель, то это уже будет 1...3А... а как оно у Вас - мой гадальный шар не показывает, поэтому и предложил замерять ток протекания и дальше воспользоваться банальными расчетами, а не гаданиями.

[vzx]

Такие диодики что вы ставили они на напряюение 3.5в.

Они у вас под 12 в или что там у вас.

Если под 12 в, то они уже с резистором своим

Змінено 8 червня, 2016 користувачем vzx

[vzx]

Если вы просто натыкали диодиок и хотите одним резистором регулировать яркость то того резистора что у вас не хватает мощьности, как написали выше, возьмите огромный резистор.

Но это всё дедовские методы.

Лучше собрать схемку на Lm 317, это будет вам то что вы хотите, и цыпляйте хоть сотню светододов и регулируте себе.

[liob2]

Ну у меня в панели стоит около 25 диодов

они если не ошибаюсь были 3в а на них допаивали резисторы.

Вот и хотел узнать по поводу возможности какой то схемки

[vzx]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Одна из первых схем что нагуглил.

Да там пару деталей, 10 мин пайки

[mich_ya]

Вот и хотел узнать по поводу возможности какой то схемки

Здрасте... опять двадцать пять... Вам и предлагается нарисовать собственную схему, дабы понять что Вы там намудрили, а также посчитать и поставить то, что нужно...

[vzx]

Детали все маленькие, вся схемка, в размер 4ой части спичечного коробка

[liob2]

Я помощи и попросил у электриков-знатаков Так как составить схему сам не могу, могу разве что по схеме спаять ее

[vzx]

Я же вам кинул ссылку со схемой.

Спаяйте её.

На вход подайте плюс тот что идёт на подсветку приборки, при зажигании габаритов, а выход со схемы, пониженый плюс, подключите на место того провода плюса, что шел уже на саму приборку.

А минус на минус соответсвенно.

Зажгите габариты и крутите тем регулировочным резистором что в схеме.

Также и для блока печьки.

[BS.]

Я помощи и попросил у электриков-знатаков Так как составить схему сам не могу, могу разве что по схеме спаять ее

Так просят нарисовать схему того, что уже есть (диоды, сколько их, как соединены) для того, чтобы можно было рассчитать какой регулятор нужен.

А по теме, как и говорили недостаток мощности резистора - этот резистор рассеивает только 0.06 Вт, а при одном трехвольтовом светодиоде на 20 мА, на нем уже должно теряться 0.2 Вт.

И vzx предложил вполне доступный простой вариант, только в зависимости от того, сколько чего нацепляли может понадобиться неплохое охлаждение для lm317. Или у китайцев взять готовый регулятор

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

и вместо синего подстроечного резистора вывести наружу переменный

Змінено 8 червня, 2016 користувачем BS.

[liob2]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

,Да что там расписывать. 25 светодиодов все минусы в один минул и все плюсы в один плюс.

[BS.]

И все светодиоды на 12 В?

[vzx]

Наверное все светодиоды на 3,5 в и резистор гасящий к каждому.

Ну пусть и так будет.

Ну собирайте на лм317 регулятор и кидайте плюс всех светодиодов на выход плюса этой схемки регулятора и буде вам регулеровка.

У меня также примерно.

Но я яркость поставил на минимум, чтоб ночью не светило ярко.

А можно было сразу всем светодиодам гасящий резистор подобрать и поставить всем такой и яркость былабы такой как вам надо.

[liob2]

спасибо всем кто откликнулся, будем пробывать
