Противотуманки на сверхмощный светодиодах


Рекомендовані повідомлення

Привет всем, делаю проектик с противотуманками на сверхмощных светодиодах. Все пока в режиме схем, планирую начать сборку на эти выходные.



Что мы имеем:



- 2 сверхмощных светодиода со следующими параметрами: 30-36 В, 1-1,2 А, 30Ват, Свечение 3000 Люменов








- Медные толстостенные трубки для отвода температуры

- 2 медных подиума

- Процессорная термопаста

- 2 процессорных радиатора с материнки LGA775

(куллер использоваться не будет)

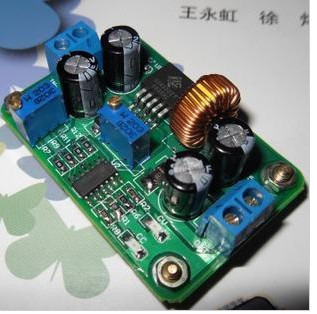

- Преобразователь постоянного тока, стабилизатор напряжения 0-30В в 0-30В регулятр



0012-DC-DC-adjustable-constant-pressure-





Структура противотуманной фары в результате




Змінено користувачем TenderFog
Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/
Поділитись на інші сайти

я смысл не понял... как по мне это все равно, что пихать компьютерный вентилятор в воздушный фильтр...



вентилятор грязью захлебнется сразу же.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918338
Поділитись на інші сайти

Вентилятора не будет, зачем?

Все будет герметично закрыто, вывод температуры с фары будет осуществлен с помощью медных трубок.

Если идеи даже заполнить термотрубки внутри соляной жидкостью либо антифризом. Но пока не совсем ясно как при наличии жидкости заварить отверстия герметически.

Но мы подсчитали - охлаждения должно хватить! Учитывая в каком месте будут находится светодиоды (противотуманки)

Змінено користувачем TenderFog
Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918343
Поділитись на інші сайти

Вентилятора не будет, зачем?

сам хоть понял? переведи теперь так, чтобы даже я понял :D

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918344
Поділитись на інші сайти

сам хоть понял? переведи теперь так, чтобы даже я понял :D



Ну о каком ты вентиляторе пишешь?

То что я картинку радиатора с вентилятором выложил - это не говорит о том что он там будет стоять!

В списке вышеперечисленном вентялятор не упоминается!

Змінено користувачем TenderFog
Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918346
Поділитись на інші сайти

Собственно,не хотел-бы обламывать,но китайцы уже реализовали этот проект

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.


Дешевле получиться если только светодиоды нахаляву достались.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918377
Поділитись на інші сайти

Больше похоже на проект прожектора для встречных авто.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918461
Поділитись на інші сайти

Идея разместить внутри противотуманки диод хороша но данная реализация не годится.

Согласно рисунка сам диод не правильно размещен, его световую поверхность нужно направлять в сторону отражателя, а не наоборот. Очень не удобно то что нужен преобразователь в 30 вольт, надо искать и использовать несколько мощных диодов вольт на 14 каждый их и пристроить проще будет чем 1 большой.

Продолжайте поиски, успехов!

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918495
Поділитись на інші сайти

по моему 30 вт . это перебор.

Достаточно 10 вт. с 900-1000 люменов + подошва+ коллиматор или линза под него + теромкомпенсированый драйвер.

Внутри ПТФ отражатель вырезается и из за линзы пучек концентрируется в 90 градусов световой поток.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1918955
Поділитись на інші сайти

1. Закупил новый преобразовтель напряжения

Более мощный, его одного хватит на две фары.

Параметры имеет следующие:



  •   Входное напряжение : DC 10V - 32V
  •   Выходное напряжение : DC12V - 35V ( регулируемое)
  •   Выходной ток : 10A ( MAX )
  •   Входной ток : 16A ( MAX )
  •   Выходная мощность :  100W стандартные радиаторы ( MAX ) , при модернизации радиатора 150 Вт ( MAX )
  •   Эффективность преобразования : 94 %






2. Все же было принято решение купить набор: Отражатель+Линза 90 градусов (Купил 2)



44-%D0%BC%D0%BC-%D0%BE%D1%82%D1%80%D0%B0



С учетом подорожания курса доллара (19.50 грн) стоимость этого комплекта 210 грн - считаю шарой

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1920896
Поділитись на інші сайти

фото собранного и установленного противотуманного оборудования в студию :)

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1920899
Поділитись на інші сайти

фото собранного и установленного противотуманного оборудования в студию :)



Пока только запчасти собираю. Жду вот с Китая выше описанные безделушки (линзу и регулятор напряжения)

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1920901
Поділитись на інші сайти

Молодца.

Одно слабое место у этого комплекта это степ а конвертер.  А так линзы и светодиоды нормально.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1921280
Поділитись на інші сайти

Молодца.

Одно слабое место у этого комплекта это степ а конвертер.  А так линзы и светодиоды нормально.



Игорь, от тебя это приятно слышать! уже на подходе запчасти!

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1922134
Поділитись на інші сайти

  • 3 місяця потому...

идея хорошая, но проблема в отведении тепла все же актуальная, особенно в летнее время года. Можно диоды взять например CREE - тема, только проблема с отводом тепла остается. Еще бы неплохо сделать основные фары на светодиодах! но пока нормального решения не видел..

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1971897
Поділитись на інші сайти

Так будут ли фотоотчеоты хоть какието или пока только сухая теория ?

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1971925
Поділитись на інші сайти

Пока только запчасти собираю. Жду вот с Китая выше описанные безделушки (линзу и регулятор напряжения)

Сам это лично проходил, корпуса проектировал, чертил, потом точили. Были  даже варианты с анодированием. Светодиод+коллиматор+драйвер можно купить на радиорынке без проблем, 9в кажись павильон....

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

 Были варианты с Xm-l2 и MT-G2, но это жесть конечно, аццкий светодиод

Вот так на машине:

Змінено користувачем Alexxx1986
Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-1973523
Поділитись на інші сайти

  • 2 місяця потому...

Сам это лично проходил, корпуса проектировал, чертил, потом точили. Были  даже варианты с анодированием. Светодиод+коллиматор+драйвер можно купить на радиорынке без проблем, 9в кажись павильон....

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

 Были варианты с Xm-l2 и MT-G2, но это жесть конечно, аццкий светодиод

Вот так на машине:

И в какую суму обходится?

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003208
Поділитись на інші сайти

Не в обиду автору.

Думаю очень дорого.

Я сам сделал на 1w светодиодах, в каждой птф по 6шт.

И ещё тафталогия какаето, 30ват и то 1 1,2 А, неувязка, в авто напряжение 12 вольт, при токе 1 А, будет примерно 12Ватт, или что неправильно написпно или ток по 12 волтам гдето 2,5 Ампера.

Ну это перебор, по мощиии такой. А так дело каждого.

Змінено користувачем vzx
Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003216
Поділитись на інші сайти

Не в обиду автору.

Думаю очень дорого.

Я сам сделал на 1w светодиодах, в каждой птф по 6шт.

И ещё тафталогия какаето, 30ват и то 1 1,2 А, неувязка, в авто напряжение 12 вольт, при токе 1 А, будет примерно 12Ватт, или что неправильно написпно или ток по 12 волтам гдето 2,5 Ампера.

Ну это перебор, по мощиии такой. А так дело каждого.

И как светят?

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003223
Поділитись на інші сайти

отнес электрику стартер разобрал почистил промазал и все работает причина была плохой контакт на массе был как мне объяснили )

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003236
Поділитись на інші сайти

И в какую суму обходится?



Занимался этим 2 года назад. Сейчас из-за доллара порядок цен совершенно другой.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003244
Поділитись на інші сайти

Светя хорошо, конечно слабее чем на этгм фото и слабее чем ксенон, но потребление получилось 12Ватт и свою функцию выполняют.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003268
Поділитись на інші сайти

И ещё тафталогия какаето, 30ват и то 1 1,2 А, неувязка, в авто напряжение 12 вольт, при токе 1 А, будет примерно 12Ватт, или что неправильно написпно или ток по 12 волтам гдето 2,5 Ампера.

немного ошибаешься.

нашел на али такие диоды и там характеристики 30В 1050мА, т.е. это примерно 30Вт.

А при чем тут 12В в авто я не понял. Точнее все равно какое электропитание в авто, потому как эти СД нужно питать 30В, т.е. нужно ставить повышающий драйвер и все будет работать.

Но если ты хочешь получить ток который будет отдавать гена во время работы, то раздели эти самые 30Вт на 12В и получишь 2,5А на один СД (хотя на самом деле 30/13,9=2,15), т.е. на два это уже 4,3А - т.е. потребление того же самого ксенона.

Посилання на коментар
https://lanos.com.ua/topic/87610-protivotumanki-na-sverhmoschnyy-svetodiodah/#findComment-2003302
Поділитись на інші сайти

  • 4 місяця потому...

На работе так же экспериментировали. Пришли к выводу, что если система охлаждения перестанет выполнять свою функцию, то возгорание очевидно (очень сильно греется). Степень надежности кулера оставляет желать лучшего, а с альтернативными видами охлаждения мы не заморачивались. Кстати, ВАГовская группа со своей светодиодной оптикой, тоже не заморачивались, и используют кулеры, да и Мерсы тоже. Но на их радиаторах датчики температуры со всеми вытекающими (бортовик, чек, отсекание питания). И еще, светодиод имеющий какую-то площадь, нельзя рассматривать как точечный источник света, это если не в туманку хочется установить, а в головной свет.
