Ремонт часов -двухкнопочные

[vovazilvova]

Здраствуйте



Проблема была такая - мерцали часы  (двухкнопочные), потом восве перестали светится...



На форуме мне подсказали перепаять светодиоды....





Перепаял - результат такой - подключил - подсветка слегка загорается и все больше не светится... подумал возможно купил диоды стремные выпаял их.. запаял 2 родных и вместо ище 2х поставил перемычки...  - подключаю -  ети 2 диода слегка светятся... (это при том что вместо двух стоят перемычки)



В чем проблема? Насколько я понял на ети 4 светодиода идет очень малое напрежение....   замерял напрежение на входе к светодиодам - 4.7 В





Мое мнение -  грешыл я на светодиоды... наверное микросхема чето хандрит и подает малое напрежение на диоды...

Возможно у кого-то такое было? Или покупать новые часы???



[tdu]

Светодиоды включены через гасящий резистор и ключ на транзисторе, второй транзистор отвечает за режим "ночь"(если я правильно запомнил). Микросхема вряд ли при делах. Мерять напряжение до и после резистора, на транзисторе, проверять транзистор. Новые часы купить всегда успеете.

Змінено 25 жовтня, 2014 користувачем tdu

[vovazilvova]

А можешь показать на рисунке -

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.





какой именно резистор и транзистор?

[tdu]

другую сторону платы тоже выложи. попытаюсь сориентироваться.

[vovazilvova]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

[tdu]

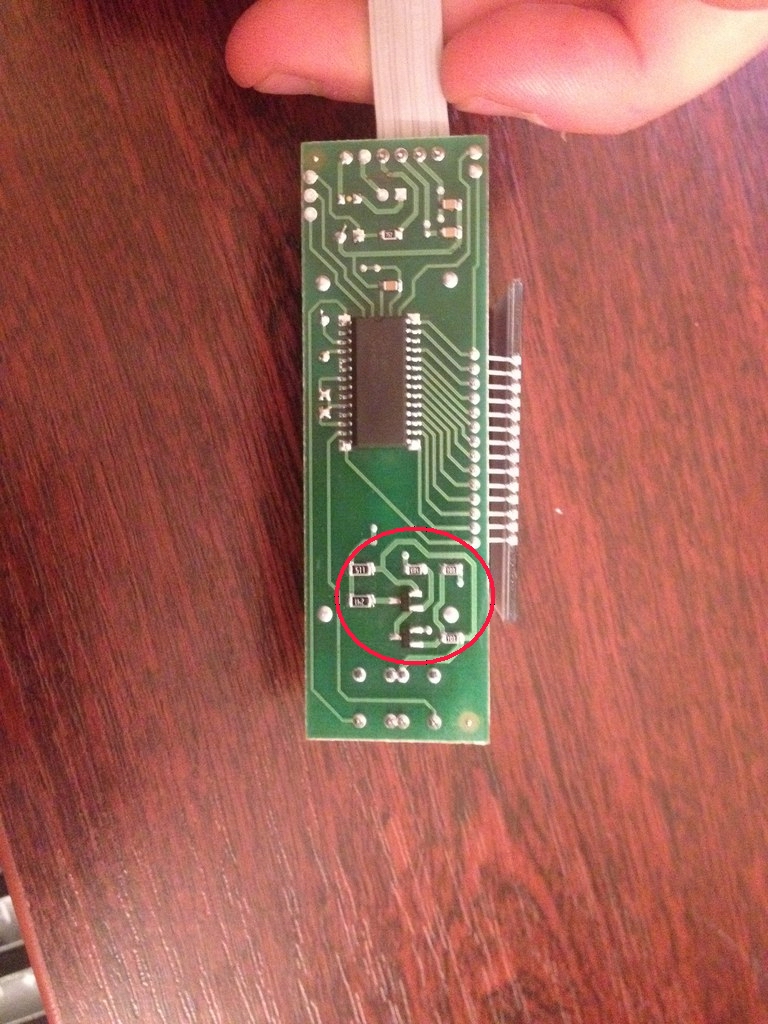

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Змінено 25 жовтня, 2014 користувачем tdu
