ГБО 4е поколение: обсуждение комплектаций, характеристик, экономии.

[BS.]

ткните носом, пожалуйста, чтоб я не скупил плат у пол китая)))

Самая простая/дешевая

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.



Чуть дороже, при небольшой доработке из нее можно сделать k-line адаптер для диагностики ЭБУ машины



Для диагностики используются три вывода GND, RX, TX

[Serge_G]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

[Serge_G]

Только есть ньюансик: каждое подключение фиксируется в гбо программке и тут уже каждый сам для себя решает, либо гарантия и постоянные платные визиты к газовщикам, либо сам себе режиссёр, но все претензии потом, если что только себе.

Змінено 13 травня, 2016 користувачем Serge_G

[Roman4ever]

В китае сама платка 18 грн., здесь за готовый шнурок заряжают от 200 до 600 грн., за блютузные вообще какие-то психопадные цены:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

хотя себестоимость там ненамного больше той же ELM-ки, вполне можно самому сделать, забейте в гугле, инфы море.

Кстати у вас валтеки не 30-е, раз 2 омные, но это не сильно спасает, если серые, то время открытия 3,3 мс.

Вот поэтому и нельзя настроить, либо на трассе жрёт, либо на хх давится.

Если расход действительно 10 в городе (в чём я сомневаюсь), то чего волноваться вообще?

на трассе жрет, а на холостых плавают обороты.

Расход врать не буду. Считаю всегда. Так же вношу данные в программу на телефоне. Она мне сама считает затраты.

Выходит от 10,5 до 12,6. Всегда по разному.

[valerchik1ua]





Чуть дороже, при небольшой доработке из нее можно сделать k-line адаптер для диагностики ЭБУ машины

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.



Для диагностики используются три вывода GND, RX, TX

небольшая доработка, это какая? по пинам выпаять GND, RX, TX? или что вы имеете ввиду?

а как же на счет драйверов? если взять шнурок "СТАГ"овский то надо еще из интернета скачать драйвера под этот шнурок. тут как с драйверами или этот шнурок и без драйверов работать будет?

[james]

Та не надо никаких драйверов. Я себе взял для KME такой:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

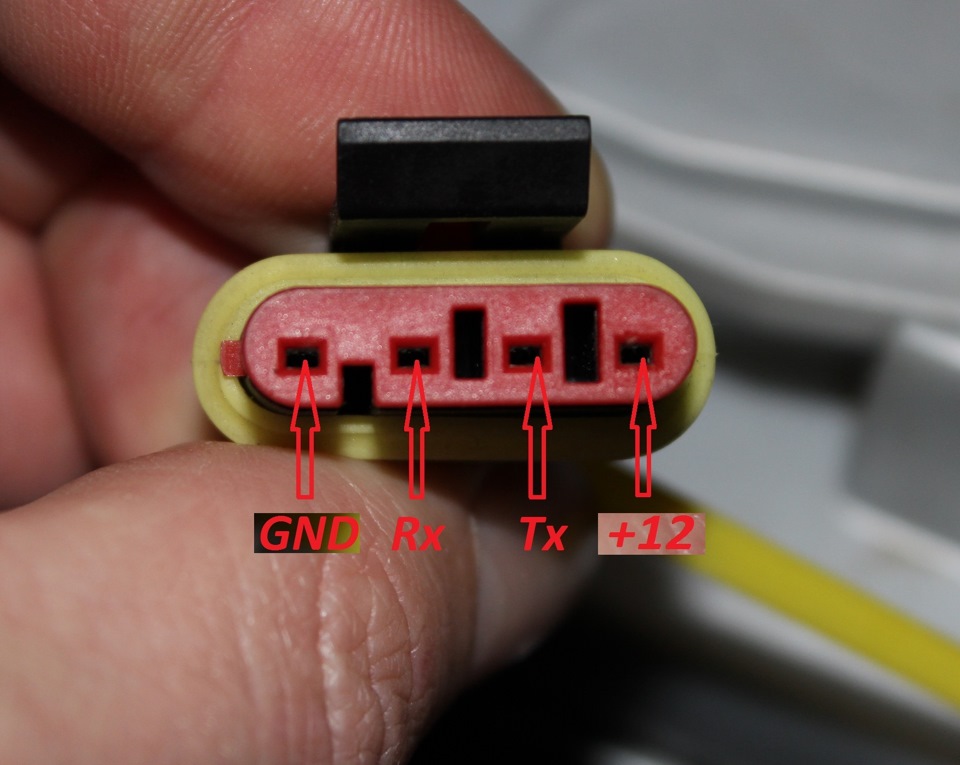

драйвера для WIN10 установились автоматом. Просто нужно подключить к этому переходнику разъем для стага по схеме:

+12 V никуда не подключать!

Змінено 13 травня, 2016 користувачем james

[BS.]

небольшая доработка, это какая? по пинам выпаять GND, RX, TX? или что вы имеете ввиду?

а как же на счет драйверов? если взять шнурок "СТАГ"овский то надо еще из интернета скачать драйвера под этот шнурок. тут как с драйверами или этот шнурок и без драйверов работать будет?

Драйвера нужны, но не под газовый блок, а под микросхему переходника. Драйвера могут установиться и автоматом. Т.е. независимо от того к какому блоку надо подключаться STAG, KME  и т.д. драйвера будут одни и те же, а программное обеспечение уже должно соответствовать газовому блоку.

Под небольшой доработкой для k-line я имею ввиду еще одну микросхему и несколько резисторов. Для газового модуля сигналы берутся непосредственно с платы, а для K-line rx, tx надо свести в к-линию.

[BS.]

Та не надо никаких драйверов. Я себе взял для KME такой:



Распиновка может быть и другой - иногда ее специально меняют, чтобы посторонние не подключались. Но принцип один - +12В не используется, масса соединяется с массой переходника, остальные два контакта соединяются с rx,tx переходника.

Змінено 13 травня, 2016 користувачем james
4.1.17

[james]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, это правильно - перед подключением обязательно тестером проверять распиновку.

P.S. Могу подсказать где взять разъем для КМЕ и Стаг не дорого.

[BS.]

P.S. Могу подсказать где взять разъем для КМЕ и Стаг не дорого.

На радиорынке эти разъемы дефицитом не являются

[valerchik1ua]

На радиорынке эти разъемы дефицитом не являются

если я не ошибаюсь по гривен 30-50  (мама-папа).

пс. брал на кардачах(еще в прошлом году), делал себе переходник до зенита и ландирензо.

[valerchik1ua]

кстати разъем который показал

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, для подключение к газовому блоку называется AMP



т.е. я беру покупаю у китайцев этот юсб порт, соединяю 1-GND-USB с GND-разъемом AMP, 2-TxD-USB c TxD-AMP, 3-RxD-USB c RxD-AMP? +12М никуда не подключаю. и все? и оно будет работать?



драйвера сами "подтянуться" на компе, если будет доступ к интернету или как?



а почему +12V никуда не надо подключать? на СТАГовском шнурке там и +12 идет в AMPшный разъем к газовому блоку.







Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

Змінено 13 травня, 2016 користувачем valerchik1ua

[james]

Драйверы у меня установились сами. Зависит от чипа конвертера. У меня на CP2102. Я просто подключил разъем RX конвертера к RX разъема КМЕ, GND конвертера к  GND разъема КМЕ,  TX конвертера к  TX разъема КМЕ. Всё. 12В остался в воздухе.

Если что в ЛС объясню со схемой. Не будем оффтопить.

[BS.]

т.е. я беру покупаю у китайцев этот юсб порт, соединяю 1-GND-USB с GND-разъемом AMP, 2-TxD-USB c TxD-AMP, 3-RxD-USB c RxD-AMP? +12М никуда не подключаю. и все? и оно будет работать?

драйвера сами "подтянуться" на компе, если будет доступ к интернету или как?

а почему +12V никуда не надо подключать? на СТАГовском шнурке там и +12 идет в AMPшный разъем к газовому блоку.

Обычно tx переходника соединяется с rx AMP и наоборот. Но это легко проверить - при каком соединении заработает, то и использовать. Если перепутать сигнальные контакты ничего не испортится. +12 не нужно, потому что переходник питается от usb, а если делать переходник через блютус, тогда и +12 пригодится. Драйвера могут поставиться сами, могут и не поставиться. Все зависит от чипа переходника и твоего компа. Например, на переходник на чипе CH340 драйвера автоматом не станут, а под FT232 возможно придется подбирать версию драйверов, если чип окажется не оригинальный.

[james]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

,  все верно. Я писал основываясь на распиновке которую выложил выше. У меня все сошлось для Кме. Если перепутать rx tx ричего страшного не произойдет. А вот gnd  и +12в.... ой....

Я спецально брал на cp2102 так как для ch340 нужно искать дрова, а с PL2303 там специфический драйвер нужен, уже по своему опыту сталкивался с проблеймой на нем "синий экран" от разных дров.

[BS.]

Я пробовал все чипы, кроме ср2102. Ни с одним особых проблем не было

[valerchik1ua]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

,,  я когда оригинальным СТАГовским шнурком подключался к ZENITу и Landirenzo (у одного зеркально надо пины переставлять, а у другого только Rx,Tx)  , то со шнурком ничего не случается,хм. почему должно случиться с самодельным шнурком если подключится неправильно?



и второе... например, когда подключится к Zenit Compact через переходник, там убирается +12V который идет на газовый блок, а к переходнику подключаю +12V от АКБ который идет на ноут.



я к тому, что 1)почему там должно быть "ой..." если перепутать? перепутанный стаг - ничего страшого. "ой" не будет.

и 2) от блока СТАГ с AMP на шнурок идет +12В ... почему ему не пойти и дальше в ноут?

вот нашел по блюпупу переходник.

[james]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, значит повезло что проблем небыло. У меня были. Но у меня специфическое оборудование (не ГБО).

,  речь о USB TTL кастомных китайских адаптерах. Так нет защиты от дурака в отличии от заводских.

Змінено 13 травня, 2016 користувачем james

[BS.]

Если перепутать +12 и массу между собой, то можно спалить как переходник, так и usb порт на компе. В стаговском шнурке может +12 в самом шнурке не подключено или просто диод стоит, чтобы внешнее питание на преобразователь не попадало. По блютусу все правильно - платка-переходник стоимость около 3 условных, разьем амп и стабилизатор питания (самодельный или от тех же китайцев за полдоллара) и переходник готов

Змінено 13 травня, 2016 користувачем BS.

[BS.]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, значит повезло что проблем небыло. У меня были. Но у меня специфическое оборудование (не ГБО)

Со специфическим оборудованием и ср2102 пробовал - работает.

Я все чипы перепробовал, когда к-лайн делал.

[valerchik1ua]

Если перепутать +12 и массу между собой, то можно спалить как переходник, так и usb порт на компе.

не однократно путал (метод тыка)) ) ничего не палил я(возможно и совпадение).



 В стаговском шнурке может +12 в самом шнурке не подключено или просто диод стоит, чтобы внешнее питание на преобразователь не попадало.

т.е. можно поставить диод "чтобы внешнее питание на преобразователь не попадало. " и подключать +12В?

а откуда тогда взять на шнурок эти +12В?



пс. в стаговском шнурке прозванивается +12В от USB k плате и от платы к AMP.

[BS.]

В заводском преобразователе наверняка защита есть. Тут просто чип со своим обвесом по своей типовой схеме.

Вопрос - зачем тебе подключать 12В к переходнику, какая в этом необходимость?

[valerchik1ua]



Вопрос - зачем тебе подключать 12В к переходнику, какая в этом необходимость?

есть такая система ГБО как Zenit Compact и чтоб я подключился к этой системе я беру стаговский шнур, беру переходник на этот же Zenit но, чтоб я подключился к этому блоку я беру +12В с аккума и подключаю к AMP разъему на пин +12, эти +12в что взял с аккума.

НО! тот провод +12в (т.е. все провода Рх, Тх и масса) который идет с блока на разъем AMP я откидаю, чтоб не спалить блок ГБОшный, т.к. в этой системе разъем для подключение ноута к блоку ГБО подключается и кнопка (которая в салоне авто).

пс. большинство блоков управление ГБО (если не сказать 90%) подают на диагностический разъем GND-масса "-" , Rx/Tx- "+5V" и +12V.



по зенитукомпакт

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

[valerchik1ua]

получается, что с ноута выходит +5В , а с ЭБУ ГБО выходит +12В и надо еще какой то преобразователь с 12В на 5В?

и + к этому всему впаять диод на массу, чтоб когда перепутать +на- ничего не спалить.

Змінено 13 травня, 2016 користувачем valerchik1ua

[BS.]

Все равно не вижу смысла в таком подключении. Возможно Стаговский переходник работает от внешнего питания. Он случайно не к COM порту подключается? Глянуть бы на него вживую. Для обмена данными достаточно трех проводов - двух сигнальных и массы, что ты и используешь при подключении к тому же зениту
