Распиновка ДПДЗ (провода по цвету).

[Владислав]

Доброго времени суток! Искал, искал и так не нашел нужную информацию (возможн плохо искал).

Не так давно, оборвало проводок на разъеме ДПДЗ, под саму резинку. Я разобрал его, старые провода из контактов заменил на новые. Так как проводов в цвет небыло, заменил чем было. Собрал все и теперь смущает меня тот момент, что мог не правильно соединить. Подскажите, у кого как заведены провода в разъемчик? Желательно фото

Там заходит 3 провода, оранжево/белый (вроде), синий и черный. Где какой проводок стоит у Вас?

Змінено 4 травня, 2014 користувачем Владислав

[Владислав]

Сфоткайте свой разъемчик кто нибудь

[maho]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, посмотри понятно тебе будет или нет  ,

А так если смотреть по ходу,то верхний левый-оранжевый,правый-чёрный,нижний-синий.

Змінено 5 травня, 2014 користувачем maho

[Владислав]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, посмотри понятно тебе будет или нет  ,

А так если смотреть по ходу,то верхний левый-оранжевый,правый-чёрный,нижний-синий.

Не совсем понятно  Я тут нашел ланос, сейчас у него гляну))

[maho]

Не совсем понятно  Я тут нашел ланос, сейчас у него гляну))

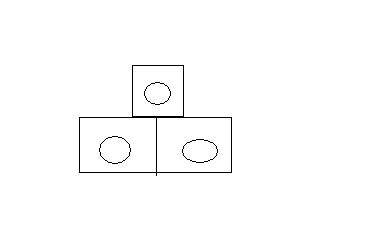

На этом рисунке клема в верх ногами, если её перевернуть и смотреть по направлению к датчику,то провода будут расположены как я описал выше.Так теперь понятно?

Змінено 5 травня, 2014 користувачем maho

[Владислав]

На этом рисунке клема в верх ногами, если её перевернуть и смотреть по направлению к датчику,то провода будут расположены как я описал выше.Так теперь понятно?

Да спасибо!)

[Владислав]

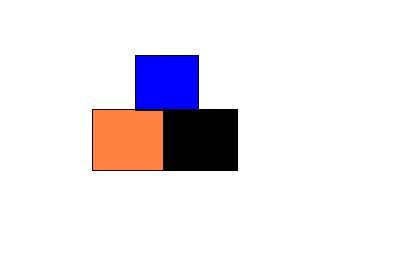

Получается вот так -

[maho]

Получается вот так -

Нет,чёрный поменяй местами с оранжевым.

[Владислав]



Нет,чёрный поменяй местами с оранжевым.



Ну если переворачивать, то да, получается что нужно местами менять. А если так как я рисовал, синий сверху, то слева оранжевый а справа черный

Змінено 5 травня, 2014 користувачем Владислав

[maho]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, если поменять местами оранжевый с чёрным,и перевернуть клему,то получается правильное расположение проводов в колодке, по направлению к ДПДЗ,а то что ты нарисовал,есть НЕ правильное расположение оранжевого с чёрным.

[Slavko]

В оригинальной схеме:

A - сине-чёрный (+5 вольт)

В - чёрный (масса)

С - синий (сигнал датчика)



В Вашем случае +5 вольт выходит скорей всего оранжево-белым проводом. Даже если у Вас вообще не совпадают цвета с корейцем - легко проверить мультиметром эти провода и подключить правильно.

Змінено 5 травня, 2014 користувачем Slavko

[Владислав]



В оригинальной схеме:

A - сине-чёрный (+5 вольт)

В - чёрный (масса)

С - синий (сигнал датчика)



В Вашем случае +5 вольт выходит скорей всего оранжево-белым проводом. Даже если у Вас вообще не совпадают цвета с корейцем - легко проверить мультиметром эти провода и подключить правильно.

У меня поляк, и смотрел я сегодня тоже на поляке. Получается что все верно, только по родной схеме где указан сине-чёрный, у меня оранжево-белый)) Там +5 еще отдельно чёрный и просто синий (сигнальный).

Всем большое спасибо!)

[maho]

А у меня проводка ещё с корейца,и распиновка проводов такая, как я указывал в своих коментариях.
