Установка противотуманок с подрулевым.

[sdv76]

Подскажите пожалуйста какого диаметра должны быть провода на ПТФ. Покупать нехочется, такого добра навалом. И еще если можно. Хочу поставить на штатные места. Кучу форумов перелапатил так и не нашел ничего по поводу ответной части (мамы) реле и предохранителя.

[sdv76]

И еще вопрос можно ли запихнуть провод в гофру которая идет с блока предохранителей и реле под копотом в салон. Т.е. пройти по существующей гофре

[andriAs]

И еще вопрос можно ли запихнуть провод в гофру которая идет с блока предохранителей и реле под копотом в салон. Т.е. пройти по существующей гофре

Саме так,собі і робив.



Наконец подключил ПТФ,тоже делал так,как должно быть с завода.Купил проводку для подключения птф,но потом полностью её разобрал так как провода ложил в родную гофру с остальной проводкой (проводку для птф,можно сделать самому,так дешевле).

Реле и предохранитель сделал там,где и положено быть с завода.



В салон провод проложил под левым крылом в гофру родной проводки.Колесо не снимал,два подкрыльника пришлось снять,чтобы добратся до проводки.



 и подключил к желтому проводу подрулевика,от него же кинул провод на панель приборов (недостающего контакта на приборке,вырезал из проводки,на разборке).Лампочку не переставлял,там уже была.

Красный провод подрулевика подключил к проводу_(розовый) релэ света_(синее).ПТФ работают только при включеном зажигании.Спасибо форуму.

Змінено 8 жовтня, 2013 користувачем andriAs

[sdv76]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

скажи где ты брал желтенькую штучку для поддержки контактов реле и сами контакты на реле и предохранитель. Спасибо!!!

[andriAs]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

скажи где ты брал желтенькую штучку для поддержки контактов реле и сами контакты на реле и предохранитель. Спасибо!!!

Після довгих пошуків,потрібного контакту так і не знайшов .Купив б/у проводку з блоком запобіжників,там були ці жовтенькі штучки.На реле там звичайні контакти "папка_мамка".

[slavko_i]

В окончание моих постов выше (#189 от 17 сент. 2013 и #197 от 04 окт. 2013).

Все работы выполнены - теперь включение моих противотуманок с колечка на подрулевом переключателе сопровождается индикацией в комбинации приборов и работают они так, как дожно быть с завода (алгоритм описан в сообщении #189 от 17 сент. 2013 под спойлером).

Реле ПТФ и предохранитель всёже расположил на своих местах в коробочке под капотом, а не в салоне за корректором фар, как планировалось изначально. Также в ходе работ пришлось немного изменить схемное решение подключения ПТФ.

Немного подробностей под спойлером и огромное спасибо форуму за массу полезной информации и идей для реализации.

Этап 3 - Реализация



Начну с того, что схеммы взятые из официального руководсва издательства ЗАО "ЗАЗ" (CHANCE / SENS  - Эксплуатация, ремонт, обслуживание, устройство) и которые я выкладывал ранне, отличаются от реальной схемы автомобиля. Так сказать, "вскрытие" показало, что дествительности соответствует схема из другого издания (ZAZ-Daewoo Sens c 2002 года выпуска - Руководство по эксплуатации, обслуживание, ремонт, схемы).

Вот на её основе и было выполнено подключение ПТФ:

Вот такое реле было прикручено за корректором фар, включалось оно с кнопки заднего противотуманного фонаря (ЗПТФ) параллельно с реле ЗПТФ:

Изначально планировал его и оставить, только культурно закрепить и все подключения выполнить в салоне. Но еще раз хорошенько подумав, решил реле ПТФ и предохранитель ставить туда, где им место - в коробку под капот. Работать там очень неудобно, места очень мало, а проводов очень много В итоге получилось неплохо, только нет заводской желтой фишки (не знаю как она называется), возможно где-то найду, но и без неё реле держится вполне надежно и клеммы не выпадают:



Недостающую клемму под предохранитель найти пока так же не удалось, поэтому сделал так как на фото ниже (фото не мое, взято с другого форума)

Про вывод индикации включения ПТФ на комбинацию приборов уже милинон раз расписано, повторятся не буду - повторил известный прием с разъемом AIR BAG, только в моей версии приборки контакт пришлость переставлять с левого рзъема в центральный.

Что касается проводки, то я решил родную гофру не потрашить и все развел в отдельной гофре от фар до салона под крылом, подвязав её к родной гофре:

Вместе с проводами к реле уложил в гофру и провода к колоколу и концевику капота сигнализации, которые тоже просто болтались в крыле. И заодно, на будущее, на всякий случай, вывел из салона еще три провода, связал и уложил под капотом.

Ну вот собственно и все.



p/s  Интересно, что скажут мне на СТО "УкрАвто" увидев под капотом свеженькую гофру и другой подрулевой в салоне - на одометре больше 10000 км и пора на ТО1, наверное в последний раз

[tango_3]



p/s  Интересно, что скажут мне на СТО "УкрАвто" увидев под капотом свеженькую гофру и другой подрулевой в салоне



...а мне че-то кажеццо, что и не заметят

А, ну и поздравляю с туманками

Змінено 11 жовтня, 2013 користувачем tango_3

[sdv76]

Может вопрос глупый но скажите, а че никто не ставит массу на штатные места. Для Левой туманки и релюхи там есть болт рядом с блоком реле, для правой есть болт возле воздушного фильтра.

[sdv76]

Победил и я это дело на 80%. Установил туманки но пока не ставил подрулевик. Врезался в существующий на габариты. Фото не прилагаю, много уже. Скажу только что все установил на штатные места. На следующих выходных думаю победить до конца. Работа заняла 8 часов с укладкой в существующую гофру, установку клемы предохранителя и клем реле. Цена вопроса 320гр. - туманки, 150гр.-блок предохранителей на разборке, 15гр. - реле. Еще будет 150гр. - подрулевик. Проводку делал сам.

[MityaiDanil]

Доброго времени суток.Помогите советом.Хочу подключить ПТФ через кнопку обогрева заднего стекла,установить ее вместо заглушки кондея.Есть пару вопросов.Кнопки вкл. кондея и обогрева заднего стекла одинаковые?Будет ли кнопка светиться при включении подсветки,у нее световой индикатор встроенный?Как выглядит ответная часть,фишка с проводами,у этой кнопки(если можно фото)?Может кто так подключал.

[Vitiki]

Доброго времени суток.Помогите советом.Хочу подключить ПТФ через кнопку обогрева заднего стекла,установить ее вместо заглушки кондея.Есть пару вопросов.Кнопки вкл. кондея и обогрева заднего стекла одинаковые?Будет ли кнопка светиться при включении подсветки,у нее световой индикатор встроенный?Как выглядит ответная часть,фишка с проводами,у этой кнопки(если можно фото)?Может кто так подключал.

Кнопка кондиционера и обогрева заднего стекла на Ланос. Завод не предлагает отдельных кнопок на эти опции, а поставляет спаренный блок переключателей, которые вмонтированы в панель управления. В базовой комплектации, где нет кондиционера и обогрева, этот спаренный блок устанавливают для подключения других электрических элементов. Например противотуманных фар, обогрева зеркала и т.д. В таких случаях необходимо дополнительно приобрести пластиковые колпачки для переключателей, потому что заглушки установленные заводом вместо кнопок будут не функциональны. Применяемость DAEWOO LANOS. Цена 130 грн. Производитель GM Корея.

Взято

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

тоесть подключают и светится.

Змінено 22 січня, 2014 користувачем Vitiki

[darksmoke]

Добрый день.

Купил противотуманки и обнаружил что ничего у меня в машине для них нет.



Кто то может толково по пунктам объяснить что куда совать с чем паять?

Имею две противотуманки, люксовый переключатель подрулевой, читал что там контакты различаются, дайте, пожалуйста, распиновку, как тянуть провода так что бы все было правильно, какое реле покупать какой предохранитель, на какие ножки реле что цеплять.

Реле хочу разместить в коробочке реле.

Кто то может подробненько и красивенько сделать инструкцию?



З.Ы. И лампочку на бреборке хочу. Я так понимаю что ее у меня нет штатной.



У меня Сенс 2005 года.



Не пинайте сильно, новичек.

Змінено 24 травня, 2014 користувачем darksmoke

[Lube]

Берем покупаем вот такую проводку-

Схема там есть,если просто то-





Индикация на приборке есть в любом случае,но может отсутствовать лампочка,и провод в колодке.(на приборке вывод 8 в крайнем разъеме)

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Змінено 24 травня, 2014 користувачем Lube

[Lube]

На подрулевом с кольцом ПТФ маленький разъем на 6ть выводов(желтый и белый провод-это кольцо-они между собой замыкаются при включении) на стоке 4ре,форма фишек такова что по другому их не соеденить,на фишке проводки машины находим тестером вывод где появляется +12в при включении габаритов,к нему подключаем например белый провод,к желтому подключаем провод и ведем его на управление реле(на схеме выше 85й вывод реле).

Разъемы вставляются как на фото-

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

[darksmoke]

А какое реле надо, какая у него маркеровка? И какой предохранитель?

[Lube]

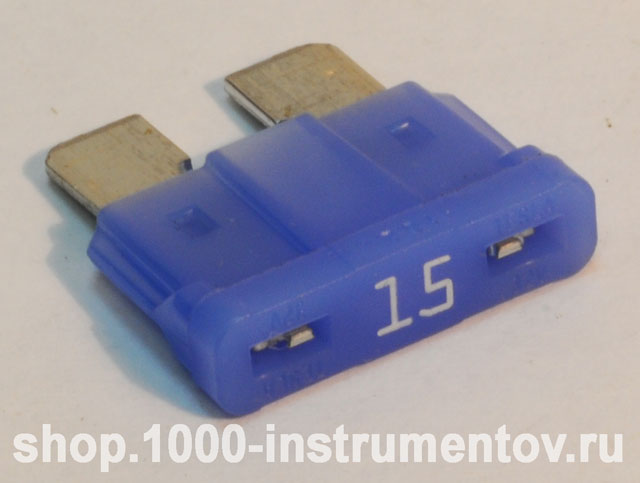

Реле обычное на 4ре контакта с током 30 ампер,предохранитель на 15 ампер.

[darksmoke]

Купил проводку.

А куда надо вести длинный зеленый провод?

[Lube]

Длинный зеленый вести в салон (можно через отверстие с тросом газа-там уплотнение резинкой,вытянуть втулку троса,провести в салон провод,вставить втулку в уплотнение),и на него будет подаваться управляющий +(на схеме выше этот провод идет на 85й вывод реле).

[Lube]

Сегодня поставил ПТФ на Сенс 2012года,с индикацией проблем не было(17й вывод приборки).Немного фото(на телефон).На подрулевике кольцо оказалось выходом на красном и желтом проводе,красный подключен к белому(+12в при вкл габаритов)желтый к зеленому уходящему на управление под капот на реле,с него же взят плюс для индикации.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Змінено 15 червня, 2014 користувачем Lube

[MityaiDanil]

Скажите,пожалуйста,можно ли взять +12В для включения птф с кнопки, от прикуривателя? Или нужно подключаться к белому проводу на фишке подрулевого переключателя?Я так понял белый провод это включение габаритов?

[Lube]

Можно и от прикуривателя,но тогда ПТФ будут работать по зажиганию(+12в будет там появлятся сразу при включении зажигания),а ПТФ по ПДД должны использоваться с габаритами или светом фар,поэтому будет правильно подключиться как на фото выше.

[MityaiDanil]

19.5 Противотуманные фары можно использовать в условиях недостаточной видимости как в отдельности, так и с ближним или дальним светом фар, а в темное время суток на неосвещенных участках дорог — только вместе с ближним или дальним светом фар. Прочитав это ,я понял что можно и отдельно. Поправьте меня, если я не прав.

[Lube]

Если днем ты забудешь выключить ПТФ(а они будут от зажигания),то ГАЙцы тебя оштрафуют,а так-выключил габариты-потухли ПТФ.

[Vitiki]

Но есть вероятность, что в новых ПДД ПТФ приравняют к ДХО, тогда лучше без габаритов.

[MityaiDanil]

А если птф будут включены от габаритов, при этом вынуть ключ из замка зажигания и забыть выключить габариты на подрулевом и кнопку противотуманок- птф останутся же гореть вместе с габаритами и подсветкой?
