Автомобильное зарядное устройство своими руками


Рекомендовані повідомлення

2,7 тис   10

Выковырял из старого БП

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

диодную сборку из двух диодов. Запараллелил эти два диода и присобачил. Падение напряжения на диодах при токе 6,5А составило 0,4В. Нагрев диода не значительные. так что я просто прикрутил его прямо к пластиковому дну корпуса через термопасту. Может попозже какую-то алюминиевую пластинку вставлю между диодом и корпусом. Теперь, с диодом, ток от аккумулятора не пойдет обратно в схему и ничего там не спалит. Вольтметр присоединил за диодом, т.е. на самом выходе блока, так что падение напряжения на диоде он не учитывает.

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1575966
Поділитись на інші сайти

Зря запараллелил, от переполюсовки не спасет. В случае ошибочного подключения аккум всю свою дурь выдаст на БП через эти диоды, приплюсовав к этому ток самого БП. Лучше сделать так :


Автомат взять на 6А. Если нормальная фирма, шнайдер или легранд, то они четко держат 1,3 от Iн, то есть в твоем случае тепловой расцепитель сработает при токе около 8А. В крайнем случае автомат можно взять и на 10А. Теперь в случае переполюсовки сработает автомат, ни АКБ ни диод при этом даже не вспотеют. Нормальный автомат впрочем тоже. Диоды разумеется именно шоттки, и на ток не менее 40А, а лучше 60.

Кроме того такое подключение защитит полевик при работе БП на индуктивную нагрузку, а наличие автомата в выходной цепи позволит производить предварительную установку напряжения при отключенной нагрузке.

Змінено користувачем cmk-elektrik
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576172
Поділитись на інші сайти

2,7 тис   10

Ну автомат я точно ставить не буду, а вот предохранитель поставлю. Если не параллелить диоды, то падение напряжения 0.5В, если запараллелить, то 0.4В. По поводу такого включения диодов подумаю, наверное так и сделаю. Спасибо.

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576195
Поділитись на інші сайти

Да с диодами погарачился. В случае пробоя диода, они становятся в девяносто девяти случаях из ста обычным проводником. Есть схемы получше от переполюсовки, например на обычном автомобильном реле:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

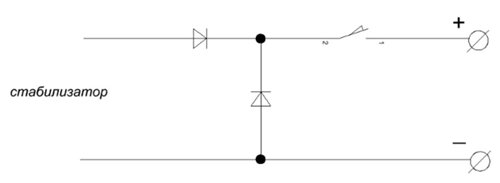

Схему выдрал из какого то ЗУ. Сам правда не проверял еще, но в теории выглядит отлично :)

Вот посложнее но уже с индикацией переполюсовки:

Змінено користувачем AlexNT
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576225
Поділитись на інші сайти

Варианты тоже не универсальные, потому как "срабатывают" единожды, при подключении аккума. Если зарядка не выключается из розетки и подключается-отключается акум, то защиты уже нет. Думаю самое правильное - быстрая защита по току (ампер на 10), она и от переполюсовки поможет, и если клеммы коротнешь то тоже полезно для мощного з.у.

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576267
Поділитись на інші сайти

Варианты тоже не универсальные, потому как "срабатывают" единожды, при подключении аккума. Если зарядка не выключается из розетки и подключается-отключается акум, то защиты уже нет. Думаю самое правильное - быстрая защита по току (ампер на 10), она и от переполюсовки поможет, и если клеммы коротнешь то тоже полезно для мощного з.у.

Само собой в таких устройства, защита должна желательно предусматривать, после исправления ошибки, ручной запуск. Защита по току тоже должна быть обязательно, желательно две, плавкий предохранитель и электронная защита отслеживаема напрмер процессором.

Змінено користувачем AlexNT
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576280
Поділитись на інші сайти

Вот на скорую руку накидал (вроде нигде не ошибся :) )


Меряем ток на внутреннем сопротивлении транзистора. Сбрасывается передергиванием питания. Номиналы нужное посчитать, если кому интересно :)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576295
Поділитись на інші сайти

2,7 тис   10

Ой, ребята, да какой процессор и микросхемы, все компоненты, у которых больше 3-х ножек это для меня нанотехнологии! Нет у меня условий для пайки, живу в маленькой съемной квартирке, блок собирал на коленях и на табуретке (в прямом смысле). А вот схема с реле на выходе мне по душе, но тогда устройство не будет работать как БП. Разве что кнопочку без фиксации ставить параллельно НО контактам реле. Типа нужен БП - жамкни кнопочку, нужна зарядка, подключи аккум.

Змінено користувачем Инженегр
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576301
Поділитись на інші сайти

Ой, ребята, да какой процессор, это для меня нанотехнологии! А вот схема с реле на выходе мне по душе, но тогда устройство не будет работать как БП. Разве что кнопочку без фиксации ставить параллельно НО контактам реле. Типа нужен БП - жамкни кнопочку, нужна зарядка, подключи аккум.

Как вариант. Просто и надежно :)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576303
Поділитись на інші сайти

Ой, ребята, да какой процессор и микросхемы, все компоненты, у которых больше 3-х ножек это для меня нанотехнологии!

Та ладно прибедняться, коробку то толковую своял :) Кста у релюх больше 3-х ножек, так что с ними тоже поосторожней :))) А такую схему на монтажке можно замутить из доступных элементов, это ж я рисовал что в библиотерах у меня, что использую. А так компаратор (опрационник) любой, триггер любой. Ну полевик конечно "правильный" нужно будет найти.

Змінено користувачем _Sandra_
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576314
Поділитись на інші сайти

О них можно забыть!

Эти девайзы работают даже через стекло толщиной в 50мм, ну и конечно через дерево, пластик, кожу и камень.

Просто вместо кнопки намного легче просто наклеить какой нибудь транспорант на стикере и с обратной стороны небольшую контактную площадку. Первым под переделку пойдут кнопки на руле.

Наверное для этого нужна / будет другая тема…

Игорь, обрати внимание, что для авто кнопок характерен рельеф (выпуклости /впадины) т.к. пока будешь шарить на ощупь много лишнего понажимаешь

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576328
Поділитись на інші сайти

не забывайте что "Время срабатывания электромагнитных реле колеблется от 1-2 до 20 мс" . А полевик сгорает еще быстрей.

надежней собрать на электронике, или применить реле но с дугой схемой подключения, в режиме Н.Р. (нормально разомкнутое).

при правильном подкл к акуму реле вкл итем самым дает возможность заряжать. при не той полярности реле не сработает и не

даст обратной полярности зайти внутрь, Проблема в том что есть и минусы ( реле получается в режиме самозахвата, как ни как реле

Ток управления: + - 0,2А, то есть подключил - значит заряжай. и оставлять акум с просто подключин провадами не включив зарядку нельзя

так как за ночь посадит в 0. ....)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576346
Поділитись на інші сайти

не забывайте что "Время срабатывания электромагнитных реле колеблется от 1-2 до 20 мс" . А полевик сгорает еще быстрей.

надежней собрать на электронике, или применить реле но с дугой схемой подключения, в режиме Н.Р. (нормально разомкнутое).

при правильном подкл к акуму реле вкл итем самым дает возможность заряжать. при не той полярности реле не сработает и не

даст обратной полярности зайти внутрь, Проблема в том что есть и минусы ( реле получается в режиме самозахвата, как ни как реле

Ток управления: + - 0,2А, то есть подключил - значит заряжай. и оставлять акум с просто подключин провадами не включив зарядку нельзя

так как за ночь посадит в 0. ....)

Пост №29 как раз схема с Н.Р. реле :)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576356
Поділитись на інші сайти

Если это зарядное для себя-то зачем городить огород с защитой от дурака.

Достаточно крокодилов разного цвета,красный и черный.

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576405
Поділитись на інші сайти

но проблема в том "повторюсь"

Проблема в том что есть и минусы ( реле получается в режиме самозахвата, как ни как реле

Ток управления: + - 0,2А, то есть подключил - значит заряжай. и оставлять акум с просто подключин провадами не включив зарядку нельзя

так как за ночь посадит в 0. ....)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576478
Поділитись на інші сайти

Если это зарядное для себя-то зачем городить огород с защитой от дурака.

Достаточно крокодилов разного цвета,красный и черный.

Ага. :)На прошлых выходных заряжал я аккумулятор на машине :) Горело синим пламенем. Забыл отключить и завел двигатель :)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576491
Поділитись на інші сайти

но проблема в том "повторюсь"

мда есть такое ньанс, но если ЗУ включено, оно будет поддерживаться заряд батареи. А вот если выключить ЗУ, то будет понемного утекать заряд, он очень медленно.

Змінено користувачем AlexNT
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576494
Поділитись на інші сайти

Может напишу глупость, но предохранитель на 10А прекрасно защищает от переполюсовки и КЗ. Проверял сам лично, когда покупал китайское ЗУ.

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576505
Поділитись на інші сайти

Может напишу глупость, но предохранитель на 10А прекрасно защищает от переполюсовки и КЗ. Проверял сам лично, когда покупал китайское ЗУ.

Ну тогда уж хотябы поставть автомат на 10 ампер :)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576512
Поділитись на інші сайти

Ну тогда уж хотябы поставть автомат на 10 ампер :)

10 шт предохранителей стоят 5 грн. :crazy:

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576516
Поділитись на інші сайти

немного по размыслив и прикинув схемку в голове вообще-то можно сделать так что бы , самозахвт сбрасывался при откл . " понадобится 2 реле - одно силовое , а второе маленькое - выдернуть из какой-нибудь не нужной приблуды типо дохлой сигналки или купить на радиорынке, еще 1А диод любой).

было бы неплохо поставить двухполярный двухцветный светодиод или два светодиода (красный - неправильная полярность, зеленый - правильная палярность).

А еще есть бузеры (пищялка на 12-14V), поставить через диод и пусть пищит когда не правильно подключаеш.

А защиту по току нужно делать или посхемам постами выше или как уже писалось "автомат"

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576518
Поділитись на інші сайти

10 шт предохранителей стоят 5 грн. :crazy:

Ты не ставишь себя на место пользователя этим ЗУ :) Представь, случайно замыкашь или перепутал поляность. Сгорает предохранитель. Тут ны начинаешь искать новые, которые ты купил год назад. Вспоминаешь куда ты их положил :) Начинаешь тратить нервные клетки. А в случае автомата, щелкнул выключателем, или в случае электронной защиты просто нажал на кнопку :) И стоят твои нервы этих 30 грн которые переплатишь?:)

Змінено користувачем AlexNT
Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576525
Поділитись на інші сайти

Ты не ставишь себя на место пользователя этим ЗУ :) Представь, случайно замыкашь или перепутал поляность. Сгорает предохранитель. Тут ны начинаешь искать новые, которые ты купил год назад. Вспоминаешь куда ты их положил :) Начинаешь тратить нервные клетки...

Ха. Плохо ты меня знаешь. :crazy:

Предохранители аккуратненько сложены в политилен и скотчем приклеены к задней стенке ЗУ, чтобы всегда под рукой. :brows:

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576537
Поділитись на інші сайти

Да не выход предохранители. Алексей прав, защита нужна! Я к стати очень редко но практикую при ремонте для дефектовки цепи пропускать ток ( к примеру по цепи питания 5 вольт в аппарате чере такой бп, без токоограничения. Прости иногда бывает при плотном монтаже довольно сложно определить убитый транзистор или диод или чип, а так подал 5 вольт с ударным током, больной компонент аж выстреливает или испаряетя в туман с позолотой. Это я к тому, что ток по выходу в любом случае должен чем то ограничиваться!

Предохранитель - не выход из за своей инерционности, если покупать из серии фаст сильноточные то по деньгам выйдет недешево.

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576542
Поділитись на інші сайти

Ха. Плохо ты меня знаешь. :crazy:

Предохранители аккуратненько сложены в политилен и скотчем приклеены к задней стенке ЗУ, чтобы всегда под рукой. :brows:

ТО что я написал, это обобщеная ситуация :) Которая статистически более вероятна, чем приклеяные скотчем предохранители :)

Посилання на коментар
https://lanos.com.ua/topic/75476-avtomobilnoe-zaryadnoe-ustroystvo-svoimi-rukami/page/2/#findComment-1576543
Поділитись на інші сайти
