А у кого есть чертеж сьемника, для ручки стеклоподьемника?

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.





Или так

[ar7150vs]

Cпасибо все понял :)

[Олег Иванович]

Ребята, выручайте.
Потерял масляный щуп от Ланос 1,4. купил от Сенса, а он длинее.
Скинте размеры щупа, ну где сделать метки уровня масла.
СПАСИБО...!!!

[L@NS]

Завтра если успею замеряю.

Змінено 3 листопада, 2015 користувачем SeregaVin

[hitron]

Размеры моего полика в багажник...

Сделал себе строго по этим размерам из ДСП 18мм, и все подошло как надо!! Единственное что изменил, это рояльные петли, выпуклостью утоплены в щели, и сделал вырез под докатку, так как на пол она не влазила по высоте. Автору большой респект, наконец-то у меня человеческий пол в багажнике)) Змінено 3 листопада, 2015 користувачем SeregaVin

[vzx]

А по верхней части какой размер, то на фото не указан.

Змінено 3 листопада, 2015 користувачем SeregaVin

[hitron]

А по верхней части какой размер, то на фото не указан.

Сегодня промерял 940 и 990мм:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

и вот что вышло в итоге

[vzx]

Круто, классс)

Спасибо за размеры.

[Алексчук]

Вставлю свои пять копеек. Я пошел чуть дальше, хотя и отремонтировал (склеил) родную крышку. Установил лючок. Туда (в нишу) влазят ключи, буксировочный трос, "прикуриватель", ну и малость запчастей необходимых в долгой дороге.



В общем судите сами:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.



[Andreyzp]

Сегодня промерял 940 и 990мм:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

и вот что вышло в итоге

А как вы выравнивали пол относительно днища, у вас же там стоит газовый баллон, а он немного выше уровня днища багажника.

[hitron]

Завтра сфоткаю, выложу.

[hitron]

Сори за задержку, раньше не получалось выложить.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

Короче вышло так, что баллон оказался наивысшей точкой, а к полу по кругу я прикрутил куски, нарезанные с одного деревянного бруска(толщину надо лично подбирать) и везде где можно проклеил все это дело дверным уплотнителем. Вышло очень устойчиво.

Змінено 25 листопада, 2015 користувачем hitron

[master116]

а случайно ни у кого нет размеров приспособы или сама приспособа если можно снять размеры?

[DSG]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

,картинка не альо. Перезалей пож.

[master116]

Сорри ,а так

[james]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

, Картинок все таки не видно. Как я понял из названия, наверно речь об этом?

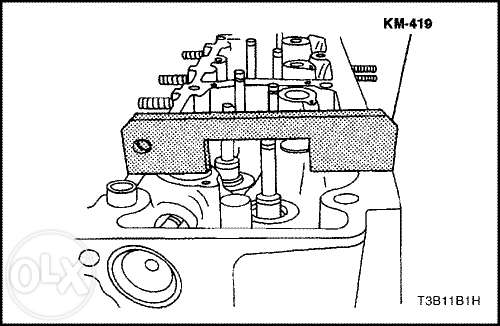

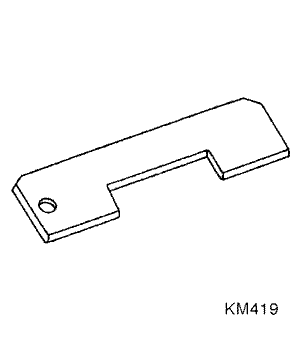

Измеритель расстояния КМ-419 для проверки, насколько выступает шток клапана при ремонте головки блока цилиндров. Только для автомобилей Ланос ( Lanos )





[vovan231070]

а случайно ни у кого нет размеров приспособы или сама приспособа если можно снять размеры?

есть такая !!!!!! Змінено 26 березня, 2016 користувачем SeregaVin

[SENSolet-1]

Кто подскажет точные размеры втулки задних амиков? Т.К 40грн. за штуку отдавать дорого,есть возможность выточить даром,а в магазине мерять как то стрёмно.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

Змінено 29 березня, 2016 користувачем SENSolet-1

[spidder78]

Не разобрался как по правилам фотки выкладывать! Мануал читал, кнопки создать новый альбом нет!  По этому выложу со стороннего ресурса! ТАК!! --

Ключ для снятия (установки) задних "амортиков" из листа 8мм, обычным китайским-рожковым не удалось!

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Змінено 27 вересня, 2016 користувачем spidder78

[vzx]

На просторах арабских форумов ланоса, заметил интересную противоугонную систему, монтируемую на любую педаль , при желании можно доработать на любую педаль или любое авто.

Может кому-то будет полезно.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.

[Dima26]

Обшивка крышки багажника, Т150. материал был использован - картон для изготовления шаблонов на участке заготовки, один из машиностроительных заводов. Толщина 1,5мм.

После вырезания берем влажную губку (ну так, чтоб не лилось потоком) смачиваем среднюю часть выкройки, там где она ориентировочно будет перегибаться по крышке. Сгибаем в руках напополам по диаметру около 150-200мм, только без замятин. Фиксируем в таком положении скотчем и бросаем до высыхания. Затем снимаем скотч, заготовка несколько отпрыгнет. И идем примерять на крышку.

Потом посадил на этот картон карпет от пола багажника с подворотами внутрь на 10мм (пол был переделан из фанеры 10мм с люком в задней части и потом обшит линолеумом).

Сначала хотел закрепить пластиковыми клипсами на крышке все это дело, но потом решил, что надежнее самосверлящими винтами с широкой плоской шляпой (шляпы были окрашены предварительно нитрокраской черной, чтоб на черном карпете не выделялись).

Единственное, в левой части обшивки надо вырез по месту для входа гофры подсветки номера.



Учтите, что крышка потяжелеет и штатные торсионы ее откидывать не смогут, только приподнимать. Делал еще в конце 13 года.

Выкройка обшивки крышки багажника.dwg

Выкройка обшивки крышки багажника.pdf

[Mariupolracer]

29.03.2018 в 22:40, Dima26 сказал:

Обшивка крышки багажника, Т150. материал был использован - картон для изготовления шаблонов на участке заготовки, один из машиностроительных заводов. Толщина 1,5мм.

После вырезания берем влажную губку (ну так, чтоб не лилось потоком) смачиваем среднюю часть выкройки, там где она ориентировочно будет перегибаться по крышке. Сгибаем в руках напополам по диаметру около 150-200мм, только без замятин. Фиксируем в таком положении скотчем и бросаем до высыхания. Затем снимаем скотч, заготовка несколько отпрыгнет. И идем примерять на крышку.

Потом посадил на этот картон карпет от пола багажника с подворотами внутрь на 10мм (пол был переделан из фанеры 10мм с люком в задней части и потом обшит линолеумом).

Сначала хотел закрепить пластиковыми клипсами на крышке все это дело, но потом решил, что надежнее самосверлящими винтами с широкой плоской шляпой (шляпы были окрашены предварительно нитрокраской черной, чтоб на черном карпете не выделялись).

Единственное, в левой части обшивки надо вырез по месту для входа гофры подсветки номера.



Учтите, что крышка потяжелеет и штатные торсионы ее откидывать не смогут, только приподнимать. Делал еще в конце 13 года.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити вкладення.



Чет ничего уже нет

[Dima26]

2 часа назад, Mariupolracer сказал:

Чет ничего уже нет

Странно, я без проблем скачал по приведенным ссылкам.

Но, если что:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

 тут ищите

[Александр Семеренко]

Нужны размеры приспособления для замены сцепления

[G.m.]

Были чертижи направляющей

Будь ласка Увійдіть або Зареєструйтесь щоб побачити зображення.
