Распиновка разъёма БК "Спорт 4.x".


Рекомендовані повідомлення

Народ, кто может помочь с распиновкой 11-ти-пинового разъёма БК Спорт 4.2?

Вот такого:


Так-же подойдёт фотография разъёма, чтоб видно было цвета проводов и их расположение.

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/
Поділитись на інші сайти

авешная версия , но визуально только плата больших размеров чем на ланосе


Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394702
Поділитись на інші сайти

Славко!

Ну ты прикалываешся! :)

Поищи мануал, если нету то легко добравшись до платы можно вычислить что и куда подключать. :)

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394721
Поділитись на інші сайти

WerW0LF, спасибо тебе!

Поищи мануал, если нету то легко добравшись до платы можно вычислить что и куда подключать.

Питание легко найти, а вот какой из входов используется для форсунки/скорости/ДУТ/ - вот тут не разберёшься, только опытным путём. Зачем разбирать прибор, ломать мозг? ))

Кстати, может знает кто, что за проц на нём применяли? А то на моём экземпляре затёрта маркировка.

Змінено користувачем Slavko
Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394759
Поділитись на інші сайти

Мега 68.

В общем довольно грубое и примитивное изделие. :)

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394777
Поділитись на інші сайти

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

об установке на хуиндаи
Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394784
Поділитись на інші сайти

Мега 68.

В общем довольно грубое и примитивное изделие. :)

Это изделие работает исправно на моём авто уже почти пять лет. И продал их (Спорт-4.2) я в свое время почти сотню на разные авто. И не один по браку не вернулся.

Змінено користувачем serg_krat
Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394816
Поділитись на інші сайти

Я и не писал, что у него плохая сборка, смотрим выше. - довольно грубо сделанное. :)

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394821
Поділитись на інші сайти

Плата и пайка - качественные. Корпус - на 4. В любом случае, из тех БК, что можно интегрировать в машину - смотрится наиболее органично. Функционала вполне хватает. Расход топлива, электронный ДУТ, дневник на 80 поездок...

Кстати, судя по подключению, обороты двигателя считает с форсунки. Это что, получается в режиме ПХХ будет показывать 0 об/мин?

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394854
Поділитись на інші сайти

почему? а к линия разве не используется? по ней данные об оборотах представляются эбу.

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394861
Поділитись на інші сайти

Плата и пайка - качественные. Корпус - на 4. В любом случае, из тех БК, что можно интегрировать в машину - смотрится наиболее органично. Функционала вполне хватает. Расход топлива, электронный ДУТ, дневник на 80 поездок...

Кстати, судя по подключению, обороты двигателя считает с форсунки. Это что, получается в режиме ПХХ будет показывать 0 об/мин?

именно , 0 оборотов . По функционалу это больше маршрутный компьютер . Если бы их объединить по функционалу с робокаром , было бы очень неплохо .

Вот кстати Спорт , интегрированный в приборку


Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394877
Поділитись на інші сайти

почему? а к линия разве не используется?

Нет, к-линия не используется.

Змінено користувачем Slavko
Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394879
Поділитись на інші сайти

Вот кстати Спорт , интегрированный в приборку

Неплохо. А как дела с кнопками управления? Куда вывели?

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394885
Поділитись на інші сайти

Неплохо. А как дела с кнопками управления? Куда вывели?

Кнопка OK на правом штоке приборки , + и - на подрулевые переключатели (ими листаются параметры , удобнее иметь их под рукой) .

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1394896
Поділитись на інші сайти

Разговоров много, а распиновку конкретно никто не описал. Исправляю недостаток.

Распиновка разъёма

красный - постоянное питание +12В

белый - выход на первую форсунку

синий - выход на датчик скорости

жёлтый - сигнал включения габаритов

зелёный - выход на датчик бензобака

коричневый - питание +12В при включении зажигания

чёрный - масса

двойной зелёный, двойной красный, двойной чёрный - подключение разъёмов двух датчиков температуры.

В разъёме конкретно для Ланоса красный, чёрный, жёлтый и коричневый провода отсутствуют, т.к. они уже есть в разъёме от часов, который подключается к БК.

Змінено користувачем serg_krat
Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1395085
Поділитись на інші сайти

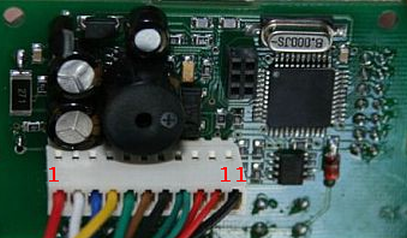

Ещё вот так:


1 - Пит. +12В

2 - Вход имп. форсунки

3 - Вход имп. датчика скорости

4 - Вход "габариты" (+12В)

5 - Вход датч. ур. топлива

6 - Вход ACC/Зажигание (+12В)

7 - Масса

8 - Полож. пит. датчиков т-ры.

9 - Вход датч. т-ры. 1

10 - Вход датч. т-ры. 2

11 - Отриц. пит. датчиков т-ры.

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1395288
Поділитись на інші сайти

  • 4 тижня потому...

В где такой можно купить?

Уже нигде. Разве что б/у кто-нибудь продаст.

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1414343
Поділитись на інші сайти

Назрел ещё один вопрос: Кто знает, какие термодатчики использует этот БК? Случайно не DS1820/DS18B20?

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1421074
Поділитись на інші сайти

  • 1 місяць потому...

Назрел ещё один вопрос: Кто знает, какие термодатчики использует этот БК? Случайно не DS1820/DS18B20?

Нет!

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1450658
Поділитись на інші сайти

Нет!

Так уверенно ответил... Может знаешь какие?

Посилання на коментар
https://lanos.com.ua/topic/67197-raspinovka-razyoma-bk-sport-4x/#findComment-1451891
