Обогревы зеркал и стекол на одной кнопке

[Vlad_cache]

Обогрев зеркал ставил себе пару лет назад. Управление вывел на отдельную кнопку. Вот фотка:

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Слева у меня была кнопочка включения противотуманок, справа - обогрев зеркал. Такое расположение не очень удобно, руль закрывает обзор и кнопку не видно, хоть и есть индикация. Также, мне не нравилось, что от подсветки кнопок (у меня вся подсветка белая) есть блики на стекле, как раз напротив бокового зеркала. Недавно прикупил подрулевик с колечком для противотуманок и стоковый блок корректора фар. Противотуманки включил на подрулевик, а управление включением обогрева зеркал решил сделать от кнопки включения обогрева заднего стекла.

За полтора дня была спаяна схемка на монтажке, написана программа и все инсталировано в машину.

Схема:

Контроллер взял Tiny45(были в наличии), но можно и Tiny 13/25/45/85. Платку засунул в коробок

Сам коробочек закрепил за блоком печки.

Для индикации использовал двухцветный светодиод (красный/синий) с общим катодом. Маркировка его не известна.

Также, доработал штатную кнопку. Разобрал ее, убрал фиксатор. Получил преключатель с нефексируемым положением. Доработал платку кнопки:

1. Выпаиваем два диода и устанавливаем новый светодиод. У него три ноги - две впаиваем в платку на третью ногу припаиваем провод и протягиваем через кембрик жгута. Припаиваем к концу этого провода резистор светодиода, подключаем к таймеру.

2. Вместо D1 ставим перемычку.

3. Синий провод и оранжевый на плате кнопки выпаиваем и меняем местами.

4. Синий провод отрезается от разъема (на 8 пинов) и подключается(со стороны кнопки) к девайсу - вход кнопки.

5. От разъема синий провод (он идет на реле обогрева заднего стекла) пускаем на коллектор транзистора.

6. От разъема отрезаем красный провод (была индикация включения режима обогрева) и на конец провода припаиваем второй резистор светодиода, подключаем к таймеру

7 Подключаем общий провод и питание.

8 Подключаем реле обогрева зеркал.

Так получилось:

Исходник

#include <avr/io.h>

#include <avr/iotn45.h>

#include <avr/interrupt.h>

#include <avr/wdt.h>

#include <avr/eeprom.h>

#define OUT_PORT PORTB

#define IN_PORT PINB

#define LED_RED 3

#define LED_BLUE 4

#define RELAY_GLASS 0

#define RELAY_MIRROR 1

#define PIN_BUTTON 2

#define SET_LED_MIRROR OUT_PORT &= ~(1<<LED_RED)

#define SET_LED_GLASS OUT_PORT &= ~(1<<LED_BLUE)

#define CLR_LED_MIRROR OUT_PORT |= (1<<LED_RED)

#define CLR_LED_GLASS OUT_PORT |= (1<<LED_BLUE)

#define SET_RELAY_MIRROR OUT_PORT |= (1<<RELAY_MIRROR)

#define SET_RELAY_GLASS OUT_PORT |= (1<<RELAY_GLASS)

#define CLR_RELAY_MIRROR OUT_PORT &= ~(1<<RELAY_MIRROR)

#define CLR_RELAY_GLASS OUT_PORT &= ~(1<<RELAY_GLASS)

////////////////// MODE /////////////////////////////////

#define NORMAL_MODE 0

#define ON_GLASS 1

#define ON_MIRROR 2

#define CHANGE_MODE 3

#define PROGRAM_MIRROR 4

#define BUTTON_PRESS 5

#define PROGRAM_MODE 6

void SET_MODE(void);

unsigned int g_timer_glass;

unsigned int g_timer_mirror;

unsigned char g_timer_tik;

unsigned char mode;

unsigned char counter_push_button;

unsigned char g_timer_counter;

unsigned char g_program_mode_counter;

SIGNAL(SIG_OVERFLOW0) //125 ms

{

TCNT0 = 135;

g_timer_tik &= 0x07;

if (counter_push_button < 100) counter_push_button++;

if (g_program_mode_counter)

{// в режиме программирования мигать светодиодами

g_program_mode_counter--;

if (g_program_mode_counter & 1)

{

SET_LED_MIRROR;

SET_LED_GLASS;

}

else

{

CLR_LED_MIRROR;

CLR_LED_GLASS;

}

if(g_program_mode_counter == 0) mode |= 1<<PROGRAM_MODE;

}

if ((g_timer_tik == 0) && (mode & (1<<NORMAL_MODE)))

{

if (g_timer_mirror)

{

g_timer_mirror--;

SET_RELAY_MIRROR;

}

else

{

CLR_RELAY_MIRROR;

mode &= ~(1<<ON_MIRROR);

if (IN_PORT & (1<<PIN_BUTTON)) CLR_LED_MIRROR;

}

if (g_timer_glass)

{

g_timer_glass--;

SET_RELAY_GLASS;

}

else

{

CLR_RELAY_GLASS;

mode &= ~(1<<ON_GLASS);

if (IN_PORT & (1<<PIN_BUTTON)) CLR_LED_GLASS;

}

}

g_timer_tik++;

}

////////////////////////////////////////////////////////////

int main(void)

{

cli();

DDRB = (1<<LED_RED)|(1<<LED_BLUE)|(1<<RELAY_MIRROR)|(1<<RELAY_GLASS);

OUT_PORT = (1<<LED_RED)|(1<<LED_BLUE)|(1<<PIN_BUTTON);

eeprom_busy_wait();

g_timer_tik = eeprom_read_byte(0);

if (g_timer_tik > 60)

{

eeprom_busy_wait();

eeprom_write_byte(0, 10);

}

eeprom_busy_wait();

g_timer_tik = eeprom_read_byte(1);

if (g_timer_tik > 60)

{

eeprom_busy_wait();

eeprom_write_byte(1, 10);

}

g_timer_tik = 0;

g_timer_glass = 0;

g_timer_mirror = 0;

mode |= (1<<NORMAL_MODE);

g_timer_counter = 0;

g_program_mode_counter = 0;

wdt_enable( WDTO_15MS);

TCCR0B = 5;

TCNT0 = 135;

TIMSK = 2;

sei();

while(1)

{

wdt_reset();

SET_MODE();

}

return 0;

}

/////////////////////////////////////////////////////////

void SET_MODE(void)

{

if (IN_PORT & (1<<PIN_BUTTON))

{

counter_push_button = 0;

if (mode & (1<<CHANGE_MODE))

{

mode &= ~(1<<CHANGE_MODE);

///////////////////////////////////////////////

if (mode & (1<<NORMAL_MODE))

{ /// было изменение (нажатие) в нормальном режиме

TIMSK = 0;

if (mode & (1<<ON_MIRROR))

{

eeprom_busy_wait();

g_timer_mirror = (unsigned int)eeprom_read_byte(0) * 60;

} else g_timer_mirror = 0;

if (mode & (1<<ON_GLASS))

{

eeprom_busy_wait();

g_timer_glass = (unsigned int)eeprom_read_byte(1) * 60;

} else g_timer_glass = 0;

TIMSK = 2;

}

////////////////////////////////////////////////

if (mode & (1<<PROGRAM_MODE))

{ /// было изменение (нажатие) в режиме программирования

if (mode & (1<<PROGRAM_MIRROR))

{

CLR_LED_GLASS;

SET_LED_MIRROR;

}

else

{

CLR_LED_MIRROR;

SET_LED_GLASS;

}

if (mode & (1<<BUTTON_PRESS))

{

mode &= ~(1<<BUTTON_PRESS);

if (mode & (1<<PROGRAM_MIRROR))

{

g_timer_counter++;

eeprom_busy_wait();

eeprom_write_byte(0, g_timer_counter);

}

else

{

g_timer_counter++;

eeprom_busy_wait();

eeprom_write_byte(1, g_timer_counter);

}

}

}

else

{

if ((mode & (1<<NORMAL_MODE)) ==0) mode |= 1<< NORMAL_MODE;

}

}

}

else//////////////////////////////////////////////////////////////////////

{

if (mode & (1<<NORMAL_MODE)) /// Нормальный режим

{

mode &= ~(1<<PROGRAM_MODE);

if ((counter_push_button>=1) && (counter_push_button<5) && ((mode & (1<<CHANGE_MODE)) == 0))

{

if (mode & ((1<<ON_MIRROR)|(1<<ON_GLASS)))

{

/// выключить обогревы стекла и зеркал

mode &= (~((1<<ON_MIRROR)|(1<<ON_GLASS)));

mode |= (1<<CHANGE_MODE);

CLR_LED_MIRROR;

CLR_LED_GLASS;

}

else

{

/// включить обогревы стекла и зеркал

mode |= (1<<ON_MIRROR)|(1<<ON_GLASS)|(1<<CHANGE_MODE);

SET_LED_MIRROR;

SET_LED_GLASS;

}

}

if ((counter_push_button>=5) && (counter_push_button<10))

{ /// включить обогрев зеркал

mode |= ((1<<ON_MIRROR)|(1<<CHANGE_MODE));

mode &= ~(1<<ON_GLASS);

CLR_LED_GLASS;

SET_LED_MIRROR;

}

if ((counter_push_button>=10) && (counter_push_button<15))

{ /// включить обогрев стекла

mode |= (1<<ON_GLASS)|(1<<CHANGE_MODE);

mode &= ~(1<<ON_MIRROR);

CLR_LED_MIRROR;

SET_LED_GLASS;

}

if ((counter_push_button>=15) && (counter_push_button<20))

{ /// включить обогрев стекла

mode &= ~((1<<ON_GLASS) | (1<<ON_MIRROR));

CLR_LED_MIRROR;

CLR_LED_GLASS;

g_timer_mirror = 0;

g_timer_glass = 0;

}

if ((counter_push_button==20) )

{

/// включить режим программирования

mode &= ~(1<<NORMAL_MODE);

mode |= (1<<CHANGE_MODE);

g_timer_counter = 0;

g_program_mode_counter = 8;

}

}

if (mode & (1<<PROGRAM_MODE))

{ /// Режим программирования

if ((counter_push_button>=1) && (counter_push_button<3) && ((mode & (1<<CHANGE_MODE)) == 0))

{

mode |= ((1<<CHANGE_MODE) | (1<<BUTTON_PRESS));

CLR_LED_MIRROR;

CLR_LED_GLASS;

}

if ((counter_push_button>=3) && (counter_push_button<5))

{

mode &= ~((1<<CHANGE_MODE) | (1<<BUTTON_PRESS));

}

if ((counter_push_button>=5) && (counter_push_button<10))

{

if ((mode & (1<<CHANGE_MODE)) == 0)

{

mode |= (1<<CHANGE_MODE);

mode ^= (1<<PROGRAM_MIRROR);

if (mode & (1<<PROGRAM_MIRROR))

{

CLR_LED_GLASS;

SET_LED_MIRROR;

}

else

{

CLR_LED_MIRROR;

SET_LED_GLASS;

}

g_timer_counter = 0;

}

}

if ((counter_push_button==20))

{ /// выключить режим программирования

mode &= ~((1<<BUTTON_PRESS) | (1<<PROGRAM_MODE));

mode |= (1<<CHANGE_MODE);

CLR_LED_MIRROR;

CLR_LED_GLASS;

}

}

}

}

НЕХ файл

:100000000EC01DC01CC01BC01AC01AC018C017C02B

:1000100016C015C014C013C012C011C010C01124E6

:100020001FBECFE5D1E0DEBFCDBF10E0A0E6B0E05F

:1000300001C01D92A936B107E1F76ED1DEC1E0CF54

:100040001F920F920FB60F9211242F933F938F930D

:100050009F9387E882BF3091640037708091600081

:10006000843618F48F5F8093600080916800882345

:1000700089F081508093680080FF03C0C398C498C2

:1000800009C0C39AC49A882329F4809163008064CC

:1000900080936300332361F52091630020FF28C023

:1000A0008091660090916700009739F001979093D6

:1000B000670080936600C19A06C0C1982B7F209389

:1000C0006300B299C39A8091610090916200009799

:1000D00039F001979093620080936100C09A08C044

:1000E000C098809163008D7F80936300B299C49A19

:1000F0003F5F309364009F918F913F912F910F90BC

:100100000FBE0F901F901895EF92FF921F93CF9301

:10011000DF9320916300B29B67C01092600023FFC1

:10012000F5C0122F177F10936300C12FD0E081E03C

:10013000E82EF12CEC22FD2210FF2BC019BE12FF7D

:100140000EC0E199FECF80E090E041D190E06CE3F9

:1001500070E02BD1909367008093660004C01092EA

:10016000670010926600C1FF0EC0E199FECF81E0EA

:1001700090E02DD190E06CE370E017D19093620095

:100180008093610004C0109262001092610082E0CE

:1001900089BFC6FF22C0C4FF03C0C49AC39802C06F

:1001A000C39AC498C5FFB2C0812F8F7D809363002E

:1001B0006091650084FF08C06F5F60936500E199FE

:1001C000FECF80E090E007C06F5F60936500E1992B

:1001D000FECF81E090E003D199C0EF2809F096C0EE

:1001E00011601093630092C020FF56C0322F3F7BF6

:1001F0003093630040916000842F81508430A0F4DC

:10020000832F90E033FD10C086709070892B39F0F9

:10021000297B286020936300C39AC49A05C03E607E

:1002200030936300C398C498842F8550853040F480

:10023000809163008C608D7F80936300C49AC39823

:10024000842F8A50853040F4809163008A608B7FD0

:1002500080936300C39AC498842F8F50853078F4BC

:1002600080916300897F80936300C39AC49A10923F

:100270006700109266001092620010926100443193

:1002800059F4809163008E7F8860809363001092A0

:10029000650088E0809368009091630096FF36C007

:1002A00030916000832F8150823038F493FD05C077

:1002B000986290936300C39AC49A832F83508230CC

:1002C00028F480916300877D80936300832F85509D

:1002D000853090F48091630083FD0EC0886090E1CA

:1002E00089278093630084FF03C0C49AC39802C027

:1002F000C39AC49810926500343141F48091630030

:100300008F79886080936300C39AC49ADF91CF91FC

:100310001F91FF90EF900895F8948BE187BB8CE1DB

:1003200088BBE199FECF80E090E051D080936400DB

:100330008D3330F0E199FECF80E090E06AE04FD05D

:10034000E199FECF81E090E042D0809364008D334C

:1003500030F0E199FECF81E090E06AE040D0109269

:100360006400109262001092610010926700109277

:100370006600809163008160809363001092650045

:100380001092680028E088E190E00FB6F894A895F4

:1003900081BD0FBE21BD85E083BF87E882BF82E0BB

:1003A00089BF7894A895B0DEFDCF5527002480FF43

:1003B00002C0060E571F660F771F6115710521F0E9

:1003C00096958795009799F7952F802D0895E19937

:1003D000FECF1FBA8EBBE09A99278DB30895262FC2

:1003E000E199FECF1CBA1FBA8EBB2DBB0FB6F89495

:0E03F000E29AE19A0FBE01960895F894FFCFAD

:00000001FF

Принцип работы устройства.

Краткое нажатие на кнопку (0,1 сек - 0,7 сек) - включается обогрев зеркал и обогрев заднего стекла. Светодиод зажигается фиолетовым цветом. Выключатся обогревы по таймеру (для зеркал и для стекла свои) или по краткому нажатию на кнопку.

Нажав и удерживаю кнопку от 0,7 сек до 1,5 сек, включится обогрев заднего стекла. При нажатии на кнопку светодиод зажжется фиолетовым цветом, затем через 0,7 сек красным. Отпустив в этот момент кнопку включится реле обогрева стекла. Если кнопку держать от 1,5 сек до 2,2 сек - ключится обогрев зеркал. Светодиод при этом будет гореть синим цветом. Отключить обогревы можно кратким нажатием на кнопку или отключаться сами, по таймеру.

Вход в режим программирования - нажать и удерживать кнопку более 2,5 сек. При входже в режим программирования светодиод мигнет 4 раза фиолетовым цветом. Отпустив кнопку мы войдем в режим программирования, при этом будет гореть синий или красный светодиод. Если горит красный, то можно запрограммировать время для обогрева стекла, синий - обогрева зеркал. Краткое нажатие на кнопку прибавляет по минуте. В момент нажатия светоиод тухнет. Если нужно 10 минут, то жмем 10 раз. Чтобы переключиться между каналами программирования, нужно нажать у удерживать кнопку от 1 сек до 2 сек. При этом светодиод изменит цвет свечения. Выход из режима программирования - нажать и удерживать кнопку более 2,5 сек. Светодиод потухнут. Запрограммированное время сохряняется в энергонезависимой памяти. Выбрать можно от 1 мин до 60 мин.

После программирования по умолчанию станет 10 минут для обеих таймеров.

[Norflox]

Завидую твоей ровности рук ))))

я бы хотел себе такое устройство...бо кнопочки так-же установлены

[Igr44]

Влад!

Зачем эмитерные повторители в питании светодиодов? реверсани выходы и легко можеш использовать обычные трехвыводные двухцветные светодиобы, в этом случае аноды к портам контроллера через резистора в 100 ом а соединенные катоды светодиода к минусу.

[Vlad_cache]

Влад!Зачем эмитерные повторители в питании светодиодов?

Я собрал из того, что было под рукой. Двухцветный светодиод нашел у себя только с общим катодом (не ехать же на радиорынок из-за одного светодиода), поэтому и поставил транзисторы.

[Igr44]

Все, понял

[Igr44]

Влад!

Может и себе приколоться, повторить твой шедевр! Типа для развития темы. Но проггер свой под атмелы отдал товарищу, как бесполезный для меня и не нужный. может тебе заказать зашитую тиньку и плату под нее красивую развести, как считаеш? Да и тебе приятно будет , что люди повторяют твои устройства.

[Vlad_cache]

Igr44, Игорь, без проблем, отправлю.

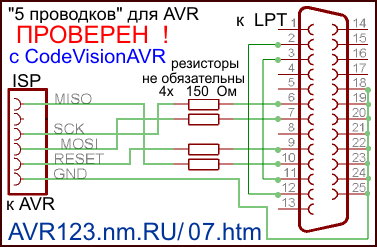

А спаять программатор ничего сложного. 4 резистора на LTP порт и все

Биты конфигурации по умолчанию. Работает 1 МГц

Змінено 14 листопада, 2011 користувачем Vlad_cache

[Igr44]

Друже!

Да был у меня такой проггер, там мегат 8 управляла им, но так как я не пользуюсь этими контроллерами ( предпочитаю пики) то просто отдал ему, он развлекается атмелами, радости было..... полные штаны у этого человека.

я с тобой созвонюсь, переговорим, если у тебя есть любая тинька куплю зашитую, еще лучше пару таких, если нет то могу купить у нас или тебе денег выслать чтобы ты купил и зашил. Желательно чтобы не в смд шном корпусе была а в диповском.

[bemol]

Vlad_cache Будет ли работать без релле(напрямую к обогреву зеркал)?Какие fuse bit выставить?У меня Tiny 13 смд , можно сразу заливать HEX&

Igr44 и плату под нее красивую развести

Будет очень кстати к фотоотчету Vlad_cache.

[Vlad_cache]

В Tiny13 прошивку залить не получиться, она откомпилирована под Тиньку 45. Fuses оставить заводские. Без реле работать не будет у обогревов ток большой. Реле обогрева заднего стекла стоит уже в машине, нужно добавить только реле обогрева зеркала . Вместо реле можно поставить мощный полевой транзистор.

Проект писался на С, компилятор GCC. Чтобы заработало на Тине13 нужно поменять #include <avr/iotn45.h> на #include <avr/iotn13.h> и название регистра TIMSK на TIMSK0. В опциях компилятора установить оптимизацию по коду. Я могу откомпилировать проект на Tiny13 и выложить завтра HEX файл.

Плату, также, могу развести завтра и выложить под SMD элементы.

[bemol]

Я в програмировании новичок и чтобы не разбиратся с компиляцией подожду до завтра НЕХ для тиньки 13 и плату под смд

[Igr44]

В Tiny13 прошивку залить не получиться, она откомпилирована под Тиньку 45. Fuses оставить заводские. Без реле работать не будет у обогревов ток большой. Реле обогрева заднего стекла стоит уже в машине, нужно добавить только реле обогрева зеркала . Вместо реле можно поставить мощный полевой транзистор.

Проект писался на С, компилятор GCC. Чтобы заработало на Тине13 нужно поменять #include <avr/iotn45.h> на #include <avr/iotn13.h> и название регистра TIMSK на TIMSK0. В опциях компилятора установить оптимизацию по коду. Я могу откомпилировать проект на Tiny13 и выложить завтра HEX файл.

Плату, также, могу развести завтра и выложить под SMD элементы.

Влад, вот все нормально в проекте но если будеш делать плату под пару релюх, учти, обычные китайские 15а не выдерживают тока обогрева заднего стекла. выгорают за пару циклов включения.

[Vlad_cache]

Влад, вот все нормально в проекте но если будеш делать плату под пару релюх, учти, обычные китайские 15а не выдерживают тока обогрева заднего стекла. выгорают за пару циклов включения.

Я на плате релюхи рисовать не буду, ведь на обогрев стекла в машине есть штатная. А обычные китайские на 15 А я даже и не видел, всегда пользуюсь российским

[Vlad_cache]

Выкладываю .Hex файл для ATtiny13

:1000000009C016C015C015C013C012C011C010C061

:100010000FC00EC011241FBECFE9CDBF10E0A0E677

:10002000B0E001C01D92A936B107E1F76ED1DEC183

:10003000E7CF1F920F920FB60F9211242F933F9389

:100040008F939F9387E882BF3091640037708091CF

:100050006000843618F48F5F8093600080916800A0

:10006000882389F081508093680080FF03C0C39883

:10007000C49809C0C39AC49A882329F48091630064

:10008000806480936300332361F52091630020FF37

:1000900028C08091660090916700009739F0019721

:1000A0009093670080936600C19A06C0C1982B7F29

:1000B00020936300B299C39A80916100909162008D

:1000C000009739F001979093620080936100C09A85

:1000D00008C0C098809163008D7F80936300B299BF

:1000E000C49A3F5F309364009F918F913F912F910D

:1000F0000F900FBE0F901F901895EF92FF921F93D5

:10010000CF93DF9320916300B29B67C01092600091

:1001100023FFF5C0122F177F10936300C12FD0E08B

:1001200081E0E82EF12CEC22FD2210FF2BC019BE3D

:1001300012FF0EC0E199FECF80E090E041D190E047

:100140006CE370E02BD1909367008093660004C04D

:100150001092670010926600C1FF0EC0E199FECFB9

:1001600081E090E02DD190E06CE370E017D19093A6

:1001700062008093610004C01092620010926100DE

:1001800082E089BFC6FF22C0C4FF03C0C49AC398DF

:1001900002C0C39AC498C5FFB2C0812F8F7D8093DF

:1001A00063006091650084FF08C06F5F6093650025

:1001B000E199FECF80E090E007C06F5F609365003B

:1001C000E199FECF81E090E003D199C0EF2809F0DA

:1001D00096C011601093630092C020FF56C0322F6A

:1001E0003F7B3093630040916000842F81508430C6

:1001F000A0F4832F90E033FD10C086709070892B9F

:1002000039F0297B286020936300C39AC49A05C003

:100210003E6030936300C398C498842F8550853026

:1002200040F4809163008C608D7F80936300C49A5A

:10023000C398842F8A50853040F4809163008A608F

:100240008B7F80936300C39AC498842F8F5085302E

:1002500078F480916300897F80936300C39AC49A85

:100260001092670010926600109262001092610076

:10027000443159F4809163008E7F886080936300DD

:100280001092650088E0809368009091630096FF6B

:1002900036C030916000832F8150823038F493FD56

:1002A00005C0986290936300C39AC49A832F8350C9

:1002B000823028F480916300877D80936300832FD0

:1002C0008550853090F48091630083FD0EC0886076

:1002D00090E189278093630084FF03C0C49AC39888

:1002E00002C0C39AC49810926500343141F48091E1

:1002F00063008F79886080936300C39AC49ADF910A

:10030000CF911F91FF90EF900895F8948BE187BBF8

:100310008CE188BBE199FECF80E090E051D08093E2

:1003200064008D3330F0E199FECF80E090E06AE028

:100330004FD0E199FECF81E090E042D080936400FD

:100340008D3330F0E199FECF81E090E06AE040D05B

:100350001092640010926200109261001092670087

:100360001092660080916300816080936300109218

:1003700065001092680028E088E190E00FB6F894DC

:10038000A89581BD0FBE21BD85E083BF87E882BFF0

:1003900082E089BF7894A895B0DEFDCF5527002470

:1003A00080FF02C0060E571F660F771F611571058B

:1003B00021F096958795009799F7952F802D0895B0

:1003C000E199FECF1FBA8EBBE09A99278DB30895AD

:1003D000262FE199FECF1CBA1FBA8EBB2DBB0FB6DC

:1003E000F894E29AE19A0FBE01960895F894FFCF2F

:00000001FF

[Vlad_cache]

Печатная плата, формат SprintLayout 5.0.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

78L05 в корпусе SOT89, транзисторы BC846, BC856, резисторы типоразмера 0508, танталовые конденсаторы TypeB, место под Тиньку сдела с широкими контактами - можно ставить и узкую (13) и широкую (25,45,85). Реле, светодиоду и питание подключается внешними проводами. Размер платы 38*22 мм.

[bemol]

Спасибо за печатку и НЕХ

[Slavko]

Выход из режима программирования - нажать и удерживать кнопку более 2,5 сек. Светодиод потухнут. Запрограммированное время сохряняется в энергонезависимой памяти. Выбрать можно от 1 мин до 60 мин.

После программирования по умолчанию станет 10 минут для обеих таймеров.

Немного не понял последнее предложение.

[Igr44]

ну что не ясно, придержал кнопку подольше и выскочил из режима установки, и по умолчанию будут тебе обогревы работать по десятиминутной выдержке.

[Vlad_cache]

Немного не понял последнее предложение.

Немного некорректно написал там. Имелось ввиду, после того, как запрограммирован микроконтроллер (программатором при сборке устройства), то времена будут 10 минут. Вот строчки кода из инициализации. Времена отключений хранятся в EEPROM, 0-я и 1-я ячейки. В чистом МК память EEPROM забита 0xFF(255)

eeprom_busy_wait();

g_timer_tik = eeprom_read_byte(0);

if (g_timer_tik > 60)

{

eeprom_busy_wait();

eeprom_write_byte(0, 10);

}

eeprom_busy_wait();

g_timer_tik = eeprom_read_byte(1);

if (g_timer_tik > 60)

{

eeprom_busy_wait();

eeprom_write_byte(1, 10);

}

Змінено 9 грудня, 2011 користувачем Vlad_cache

[Igr44]

Влад!

То Славко просто так, для порядку спросил.

Лентяй он Начал тему по обрезанию кольца замка зажигания а чертежи самого колечка ни в какую выкладывать не хочет. Типа пишет что это страшная военная тайна.

[Slavko]

Какая тайна? Где я писал об этом? Вы в адеквате? Ничё, если я на Ты перейду? Так вот, уважаемый, ты сам можешь снять у себя на машине это кольцо и мерять его до посинения, и чертежи рисовать в каком угодно виде. Что тебе мешает это сделать? Лень? Кривость рук? Отсутствие измерительныых инструментов? Или желание потроллить лишний раз своими тупыми выкриками?

То Славко просто так, для порядку спросил.

Тебя забыли спросить...

Igr, от чего мне кажется, что ты с товарищем MichYA (как-то так зовут, кажется) как два брата? Ну прям одно лицо, чесслово. Два пустозвона, абы пофлудить. Прекращай, как баба базарная себя ведешь.

Имелось ввиду, после того, как запрограммирован микроконтроллер (программатором при сборке устройства), то времена будут 10 минут. Вот строчки кода из инициализации. Времена отключений хранятся в EEPROM, 0-я и 1-я ячейки. В чистом МК память EEPROM забита 0xFF(255)

Спасибо за ответ, теперь всё понятно. А узнать текущее состояние настройки получается нельзя?

Змінено 9 грудня, 2011 користувачем Slavko

[Vlad_cache]

А узнать текущее состояние настройки получается нельзя?

Узнать текущее состояние нельзя.

[bemol]

Повторил ваше устройство.И возник у меня вопрос по индикации.У меня при включении зажигания сразу загорается светодиод фиолетовым светом.Выключить его не могу.Какая индикация должна быть при включении и выключении устройства?Может гдето накосячил?куда смотреть?

Змінено 27 жовтня, 2012 користувачем bemol

[Vlad_cache]

Если контроллер запрограммирован, то при включении зажигания светодиод не включен.

И еще, нужно кнопку проверить - замыкается/размыкается. Может замкнута все время. Хотя, на это не похоже

[bemol]

С кнопкой все нормально(есть реакция контроллера на нажатие)но реагирует не так как надо.Думаю что в самой плате кнопки чтото нахимичил.Может есть принципиальная схема самой кнопки(переделаной)?
