Катушка зажигания

[SEXUS-2007]

Кто ставил на Анус 1,4 МЗ Бош от десятки?

я на 1,3 ставил с десятки 1,5 16V нужно было на денёк пока новая не пришла. так вот нормально заводилась но субъективно как то не так резво работал мотор. при этом десятка с этим модулем вообще троила.

[NikTar]

Поменял провода (от мозгов к катушке)

Всё гуд !!!

Всё симптомы ушли .....

Пока счастлив

[Pavel80]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

- правда это другой МЗ, но общий смысл ремонта там присутствует...

у менят в гараже лежит 2 не рабочих модуля может кто то бы мог их реанимировать?

[mich_ya]

у менят в гараже лежит 2 не рабочих модуля может кто то бы мог их реанимировать?

Попытаться можно, но гарантии никакой нет. Диагноз после вскрытия...

Считайте что Вы их просто выкинули. Притензии никакие не принимаются.

Если такие условия устраивают - могу попробовать.

[NikTar]

Мха и у меня есть несколько ...

Я тоже поиграл бы ы игру "отремонтируй модель"

[Pavel80]

устраивают на все 100%

[NikTar]

Давай инфу куда отсылать ...

[mich_ya]

Инфу сбросил.

[mich_ya]

Pavel80, Вскрытие показало, что причиной смерти стало вскрытие - шутка...

Итак:

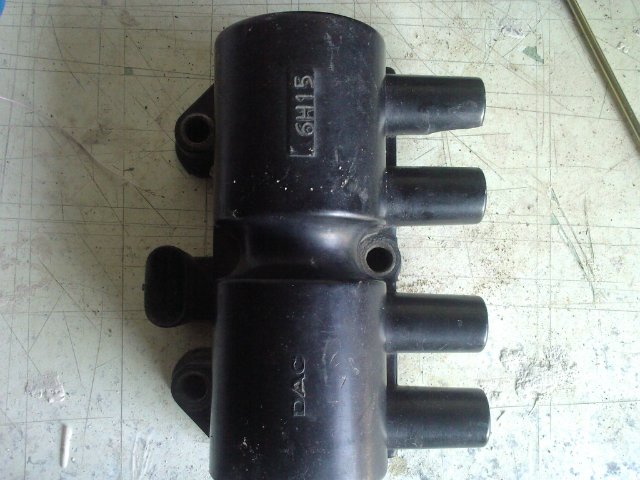

1. Взял первый модуль без опознавательных знаков...

2. Оторвал металлическую пластину

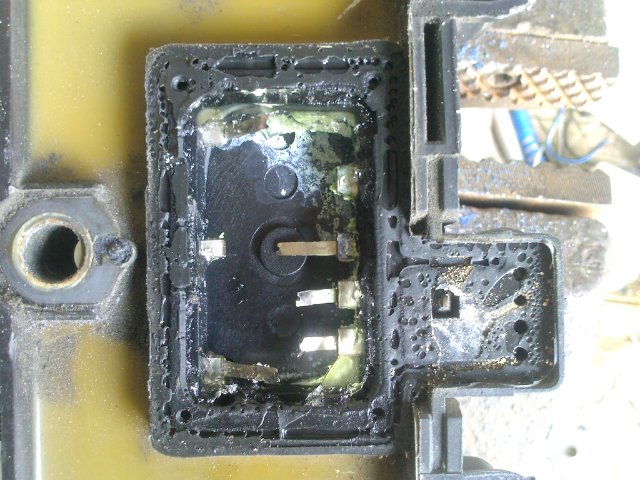

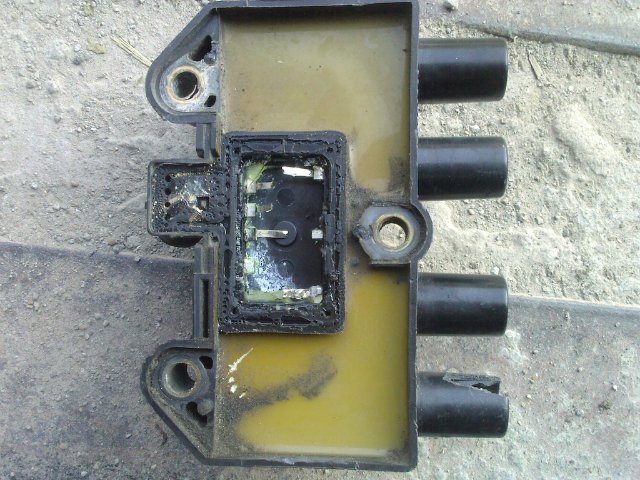

Под пластиной оказалась плата, залитая липким герметиком. Что то типа желе

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

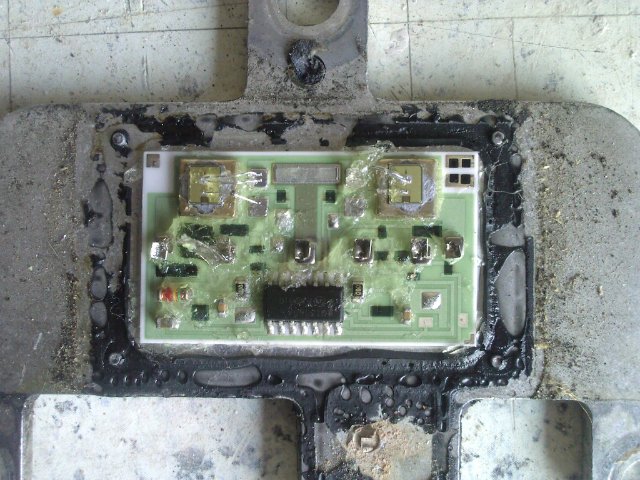

3. Очистил герметик, добрался до платы, а также увидел что один из контактов катушки не имеет следов пайки. Скорее всего пайка оторвалась от вибрации и температуры - соответственно модуль наверно и не работал, точнее работало, но только две свечи...

4. Примерная схема распайки контактов

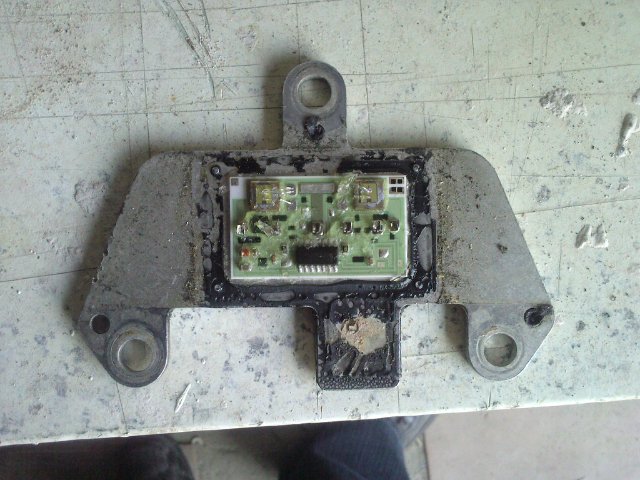

5. Распаял контакты навесным монтажем, подключил обычными проводами свечи (полноценных проводов найти не смог, а свои все же жалко было ) и получил примерно такой конструктор:

6. Подал питание на МЗ, и поочередно стал подавать "+" на вход коммутатора - появилась бодрая и веселая искра - модуль ожил.

Осталось самое сложное - собрать весь этот конструктор в кучу и чтобы еще и работало ...

P.S: Второй модуль разобрать пока не смог ибо он слишком хорошо склеен и смахивает на оригинал...

Продолжение следует

Змінено 30 жовтня, 2011 користувачем mich_ya

[mich_ya]

NikTar,

Николай, Твой модуль тоже один разобрал, но фотать не смог ибо телефон сел... - чуть позже сделаю. Правда Твой МЗ пока не проверял, только разобрал пластину и очистил плату...

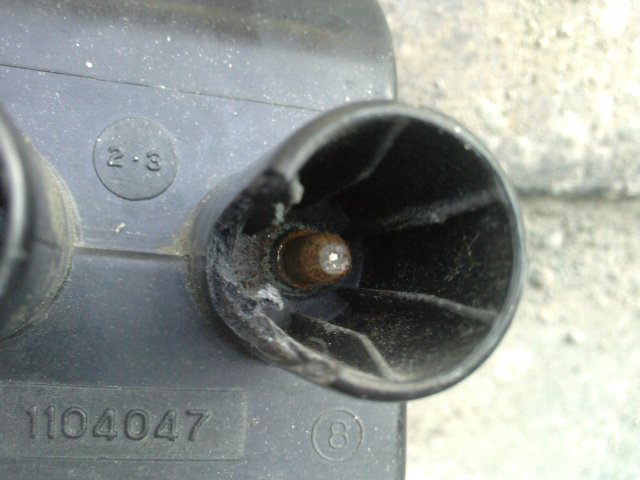

Разбирал МЗ что с отломанным держателем провода. Контак там достаточно ржавый, что свидетельствует о попадании туда влаги. Следует обратить внимание на ВВ провода - возможно хвостовик одного из проводов также будет иметь ржавчину и создавать дополнительную изоляцию для искры - как следсвие катушка может пробиваться...

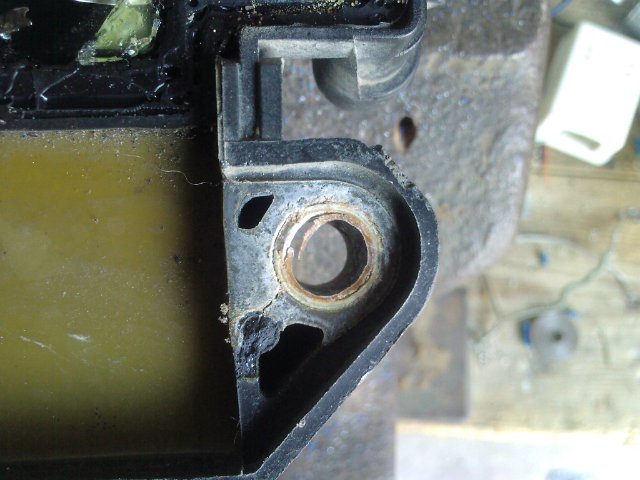

Но прикол больше в другом: под пластиной наблюдаются остатки влаги. Видать там была или вода или ОЖ. Один из контактов к плате просто перегнил... - соответственно модуль и перестал работать.

т.к. фотать было уже нечем - отложил работу с данным модулем до следующего раза.

[Pavel80]

Спасибо Мишаня, ждем дальнейших экспериментов.

[mich_ya]

Спасибо Мишаня, ждем дальнейших экспериментов.

Весь прикол сейчас заключается в том что - паять проводочки внутри катушки немного не получается... Они от температуры отпадают.

Заврта поищу высокотемпературный припой и попробую еще раз...

Хотя как вариант - катушку можно поставить на место, а плату вынести за пределы катушки, соединить проводами и загермитизировать...

P.S: также пытаюсь найти разъем для подключения катушки на 4 контакта, а то подлазить в гнездо проблемно.

P.P.S: Сорри - просто не всегда есть возможность поковыряться...

[Pavel80]

может тебе переслать проводку для экспериментов, у меня в гараже есть жигулевская нульцевая.

или ещет чем то подсобить?

[mich_ya]

может тебе переслать проводку для экспериментов, у меня в гараже есть жигулевская нульцевая.

или ещет чем то подсобить?

Не - больше слать ничего не надо.

С ВВ проводами пока разобрался по своему

а с разъемом буду еще думать.

[Igr44]

Миша!

А что за чип на плате стоит, тoже из серии LXXXX?

[mich_ya]

Миша!

А что за чип на плате стоит, тoже из серии LXXXX?

Сложно сказать на нем только два ряда цифр - пока не смотрел...

2901

920401

и все - других обозначений нет. Но эта микруха - двух канальный генератор... ибо если сигнальный контакт подключить к "+" - то искра будет шуровать непрерывно, пока не отпустишь.

Проблема как раз и проявилась в таком режиме: когда долго держал и любовался искрой, то транзистор нагрелся и провод отпаялся. Искра пропала. При этом все это происходило на открытом воздухе при +7... Теперь представляем как это возле гарячего двига где +90...

Вообщем припой не выдержал температуры и отпаялся...

[mich_ya]

NikTar, Твой модуль...

Внутри видно потеки жидкости. Электроника и катушка полностью одинаковы как в МЗ Сенса.

Единственный плюс: контакты приварены контактной сваркой и держатся достаточно надежно... Контакт более пружинный, поэтому от вибрации отломаться ему проблематично, т.е. данный модуль более надежный при условии хорошей герметизации!!!

Судя по увиденному - данный модуль накрылся от попавшей жидкости. Один из контактов перегнил...

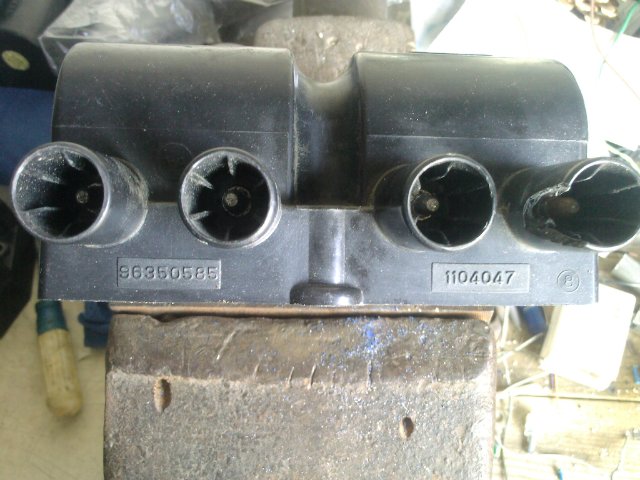

Собственно все можно увидеть на фотках. Целостность катушек и электроники пока не проверял...

[Igr44]

Нет!

Там не генераторы стоят, Миша, посмотри что написано на дис модуле ланоса ( микросхема). Обычно там ставят специализированные микросхемы.

[mich_ya]

Там не генераторы стоят, Миша, посмотри что написано на дис модуле ланоса ( микросхема). Обычно там ставят специализированные микросхемы.

1. я писал о Сенс модуле.

2. Его маркировку я выложил - кроме двух рядов цифирь на нем ничего нет, но при замыкании входа на +12 - искра генерируется непрерывно...

3. Думаю в Ланосовском модуле стоит аналогичная микруха...

[Igr44]

Естественно, они по схемотехнике одинаковы, но в сенцовском модуле , если верить обозначениям то это обычный четырехканальный компаратор напряжения, а этого быть не может, может на ланосовском модуле другие цифиры, чтобы по ним вычислить действительное название этой одноканальной микросхемы

[mich_ya]

этой одноканальной микросхемы

Скорее это двух канальная микруха.

Ланосовский чип пока не рассматривал - еще не все "сопли" с него убрал

Продолжение следует!

[Igr44]

вот нужно бы уточнить, чтобы знать что и как проверять на самой плате. но судя по фотке, раскуроченного ланосячего модуля там нужно немного только микру подчистить чтобы прочитать ее название , не ленись!

[mich_ya]

...там нужно немного только микру подчистить чтобы прочитать ее название , не ленись!

Игорь - щас все брошу и побегу в гараж микрухи чистить

Потерпи хотя бы до завтра

[Igr44]

ну я ведь не вижу откуда ты сообщения пишеш

[mich_ya]

ну я ведь не вижу откуда ты сообщения пишеш

из компутера
