Протуманки на светодиодах. Попытка №2.

[AAAlex]

Свой первый проект решил свернуть...

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Во второй версии решено отказаться от активного охлаждения... и использовать однорежимные драйверы...

ИТАК!

CREE Q5(+ драйвер) x 4 шт.

SSC P7(+ драйвер) x 2 шт.

Радиаторы от процессоров x 2 шт.

Рефлектор 26.5mm для P7 x 2 шт.

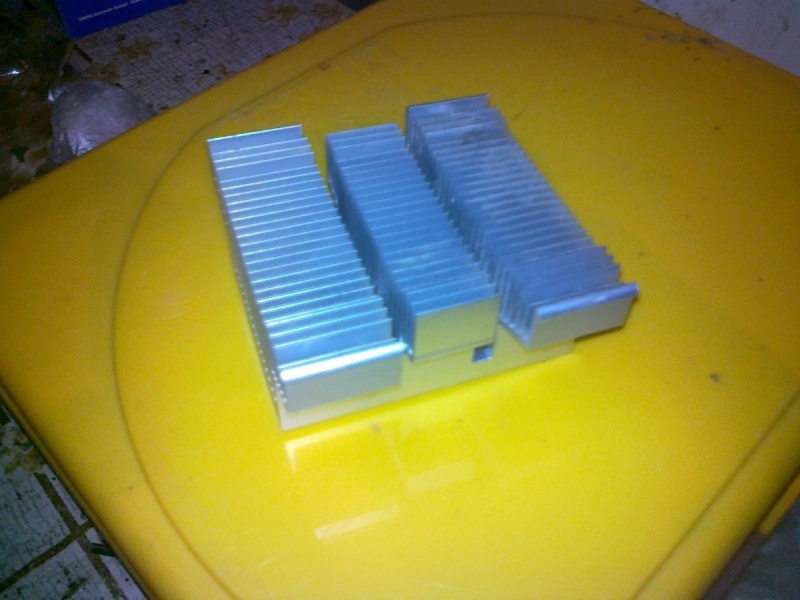

Радиаторы брал из расчета минимальной их доработки при максимальном размере...

Пришлось убрать немного лишнего чтоб радиатор вошел в туманку...

Дальше приклеил Р7 в рефлектор( рефлектор специально рассчитан под размер диода... так что проблем это не создало абсолютно никаких....

Дальше приступил к самому интересному... долго думал как оптимально расположить диоды и драйвера на радиаторе...

Решил отталкиваться от расположения диодов в туманке и простоты монтажа))).... Ибо ленивый я )))

Р7 с рефлектором приклеил все та тот же термосиликон, как показала практика первой туманки эта невзрачная белая паста клеит не хуже любого клея)))

Q5 решил разместить рядом на противоположном конце радиатора...

Драйвера размещал по принципу.... чтоб доставали до диода и не коротили))

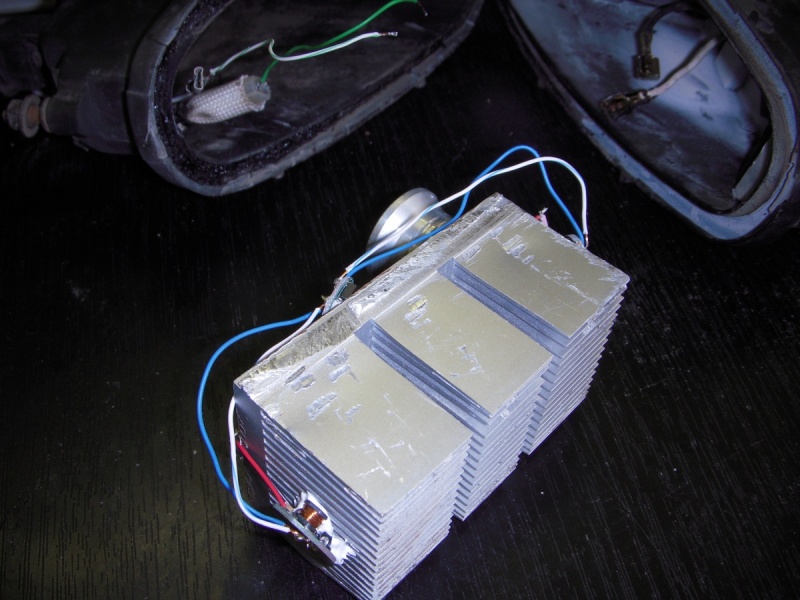

Все детали клеил ... ибо просто и улучшает теплоотвод)))

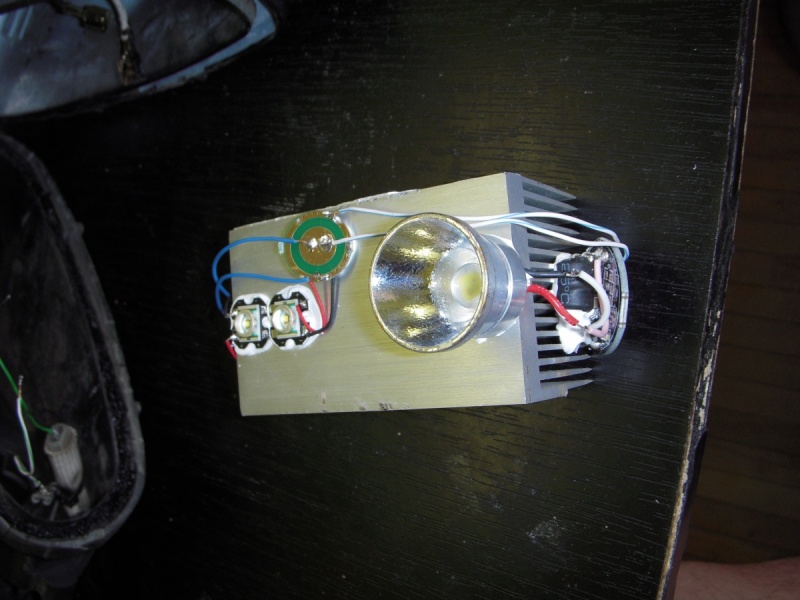

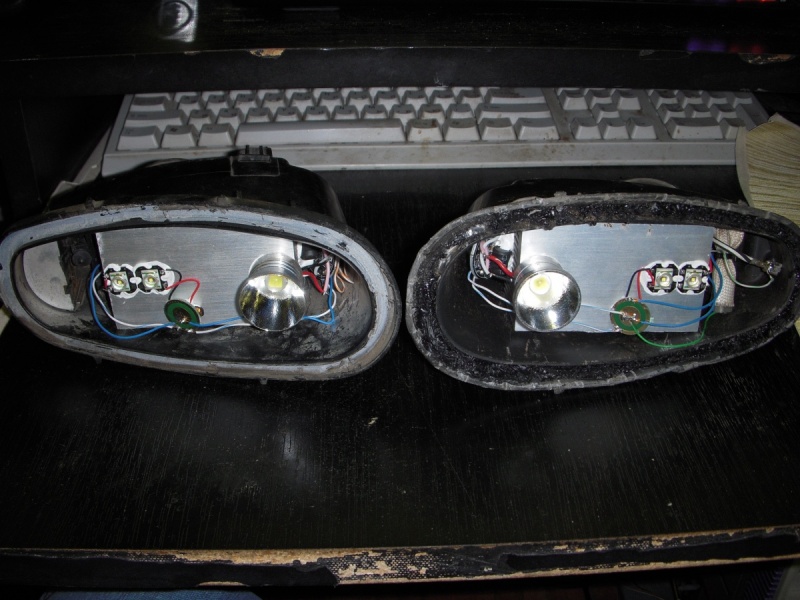

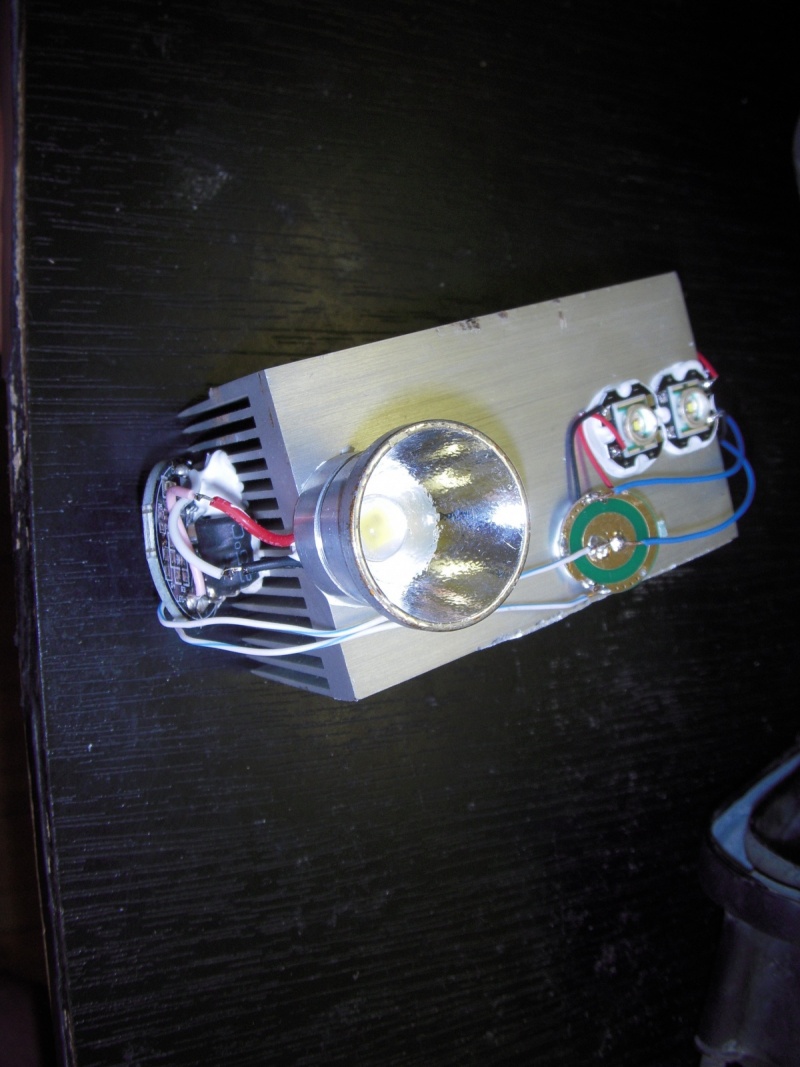

Получилась вот такая штука)))

Фотографии туманок в действии ... в сравнении со стоковыми........ спасибо Саше( tango_3) за участие

Больше фото

Испытания показали, что радиатор через 10 минут очень ощутимо нагревается...... насколько это опасно для диодов и драйверов покажет время....... а пока я наслаждаюсь отличным светом)))))))

Змінено 29 квітня, 2011 користувачем AAAlex

[Metiz]

Блин, респект и уважуха !!! Я в шоке просто.. А пишете что ленивый.. )))))) Нужно запатентовать...)))))

[asusa3a]

Да автор молодец!

Особенно порадовал диод SSC P7. -зверь тот ещё.

Будем ждать фото в действии.

[AAAlex]

Блин, респект и уважуха !!! Я в шоке просто.. А пишете что ленивый.. )))))) Нужно запатентовать...)))))

Спасибо конечно, но это пока баловство... )))

Хотя и более практичное чем предыдущий вариант)))

Да автор молодец!

Особенно порадовал диод SSC P7. -зверь тот ещё.

Будем ждать фото в действии.

Спасибо, но SSC P7 использую не на полную мощность ... так что там меньше чем 700-900 люмен, но тоже вполне ощутимо)))

Насчет фото в действии ....

Если ктото из одноклубников готов встретиться в районе святошино +- 5 км ...... то можно будет сделать сравнительные фото со стандартными туманками.........

А пока радует, что от второй версии есть реальная польза.... теперь действительно заметно, на фоне ближнего света, что туманк есть))))))

[garry_crannon]

К радиатору можно прикрутить вентиплятор сбоку, размером 40х40 мм, не очень дешево, но температура сильно упадёт даже в закрытом корпусе - я проверял)

[AAAlex]

К радиатору можно прикрутить вентиплятор сбоку, размером 40х40 мм, не очень дешево, но температура сильно упадёт даже в закрытом корпусе - я проверял)

Спасибо за совет...

Таки подумаю над кулером......

Если диоды раньше от перегрева не погорят)))

P.S.: мне банально нечем мерят температуру... так что мне трудно реально оценить перегревается ли моя конструкция или нет)))

[WerW0LF]

Спасибо за совет...

Таки подумаю над кулером......

Если диоды раньше от перегрева не погорят)))

P.S.: мне банально нечем мерят температуру... так что мне трудно реально оценить перегревается ли моя конструкция или нет)))

Наверное правильне будет выставить радиатор ребрами в атмосферу . Это потребует определенных усилий , больших чем просто с кулером .

Мерить температуру - можно прикупить простой мультиметр , по типу DT830 c выносным термодатчиком . Меряют они на удивление точно , сравнивал с калиброванным измерителем .

[AAAlex]

Спасибо за совет...

Таки подумаю над кулером......

Если диоды раньше от перегрева не погорят)))

P.S.: мне банально нечем мерят температуру... так что мне трудно реально оценить перегревается ли моя конструкция или нет)))

Наверное правильне будет выставить радиатор ребрами в атмосферу . Это потребует определенных усилий , больших чем просто с кулером .

Мерить температуру - можно прикупить простой мультиметр , по типу DT830 c выносным термодатчиком . Меряют они на удивление точно , сравнивал с калиброванным измерителем .

Думал над этим ....... тем более что место возле туманок позволяет.... но пока я решил работать в пределах существующего корпуса...

Вообще-то я жду когда появятся недорогие драйверы для XM-L ..... и адекватная оптика для них ...... и тогда можно будет соревноваться по свету с локомотивом..... не ослепляя при этом все на своем пути ......... тогда действительно будет смысл отойти от существующего корпуса)))

За наводку на мультиметр спасибо))).... внес в вишлист... цена особенно радует))

Сам пока таким зверьком пользуюсь))

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

[Igr44]

Мерить температуру - можно прикупить простой мультиметр , по типу DT830 c выносным термодатчиком . Меряют они на удивление точно , сравнивал с калиброванным измерителем .

Никогда этот ну очень эконом вариант тестера не показывал точную температуру. Просто по определению это не возможно сделать им потому что в качестве датчика используется обычная термопара, а на преобразователе напряжение-напряжение ( согласовка датчика с АЦП мультиметра) копеечный операционник.

Короче Верить Нельзя показаниям температуры по шанхайскому мультиметру. Это не тот ценовой диапазон приборов , который позволяет более менее точно измерять ее.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

[AAAlex]

Никогда этот ну очень эконом вариант тестера не показывал точную температуру. Просто по определению это не возможно сделать им потому что в качестве датчика используется обычная термопара, а на преобразователе напряжение-напряжение ( согласовка датчика с АЦП мультиметра) копеечный операционник.

Короче Верить Нельзя показаниям температуры по шанхайскому мультиметру. Это не тот ценовой диапазон приборов , который позволяет более менее точно измерять ее.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

имхо)))..... я бы не был так критичен...... учитывая нелинейность погрешностей в рабочем диапазоне... возможны некоторые небольшие отрезки, где даже такой эконом вариант будет достаточно точным)))....... не раз с таким сталкивался на разнообразной измерительной технике)))........

+ тут еще вопрос .... какая точность нужна ...... для возни со светодиодами мне вполне хватит точности +- 10С ... )))

[tango_3]

Насчет фото в действии ....

Если ктото из одноклубников готов встретиться в районе святошино +- 5 км ...... то можно будет сделать сравнительные фото со стандартными туманками.........

На это я готов с радостью пойтить)) Живу на Святошинской)) Можно на днях вечерком встретиццо

[AAAlex]

Насчет фото в действии ....

Если ктото из одноклубников готов встретиться в районе святошино +- 5 км ...... то можно будет сделать сравнительные фото со стандартными туманками.........

На это я готов с радостью пойтить)) Живу на Святошинской)) Можно на днях вечерком встретиццо

Давай попробуем завтра вечером( или уже сегодня))))........

Мой номер 067 449 01 57 ........ лучше заранее договориться на какое-то время...... ибо весенний вечер это штука непредсказуемая)))

P.S.: у меня фотомыльница.... так что если есть что-то поприличнее можешь смело брать..... ибо пригодиццо.

[tango_3]

AAAlex, у меня тоже фоторесурс ограничен обычной среднестатистической мыльницей...ненуашоделать так и будет .

[AAAlex]

AAAlex, у меня тоже фоторесурс ограничен обычной среднестатистической мыльницей...ненуашоделать так и будет .

Ок. Разберемся)

[Andrju]

Фары конечно круть, но эть большое НО!. И это НО - неправельний термообмен, у вас получаеться закрытое замкнутое пространсво (нет термоконвенкции) в пластмасе(нет термокондукции) и по барабану какой величины радиатор и кулер на нем, у вас со временем работы температура будет только рости, и кто его знает за какое время доберется до критической, особенно летом (а лето в этом году будет жарче, чем в предыдущем-поргнозы аграриев, так что гречкой закупитесь сейчас) .

Правельней надо

1. радиатор за пределы фары вывести, стыки с пластмасой хорошо загерметизировать от попадания влаги

2. Патрубками развести встречный поток воздуха на радиатор, и не надо кулера.

И вот тогда изделие переживет самого создателя, говорю вам как радиоконструктор по специальности

[garry_crannon]

В качестве решения теплоотвода мне вот в голову пришла такая идея. Правда скорее всего без болгарки не обойтись

Для задней поверхности надо взять игольчатый радиатор гдет 15х15 см на радиорынке - чтобы на нём можно было нарисовать по форме стекла лекало. Потом он по этой форме отпиливается. Между радиатором и стеклом делается вставочка шириной сантиметр и толщиной чтобы всё влезло (чтоб не мучаться, можно думаю и фанеру взять, а снаружи аккуратненько замазать герметиком), монтируется вся электрика, в задней стенке делается дырдочка для провода питания, все замазывается герметиком и клеится к стеклу. Внутреннюю часть я бы покрасил в чёрный. Можно тогда развести парочку светодиодов а-ля DRL и один лютый поставить как собственно противотуманку. Собственно ввод кабелей тоже герметиком залить. Работы дай боже, но теплоотвод будет прямо на улицу, да ещё и при движении охлаждаться набегающим потоком.

[tango_3]

Встречались вчерась с Лёшей. Сравнивали. Лёха, выкладывай фотки . Светит прикольно, ярко, но близко.

[AAAlex]

Фары конечно круть, но эть большое НО!. И это НО - неправельний термообмен, у вас получаеться закрытое замкнутое пространсво (нет термоконвенкции) в пластмасе(нет термокондукции) и по барабану какой величины радиатор и кулер на нем, у вас со временем работы температура будет только рости, и кто его знает за какое время доберется до критической, особенно летом (а лето в этом году будет жарче, чем в предыдущем-поргнозы аграриев, так что гречкой закупитесь сейчас) .

Правельней надо

1. радиатор за пределы фары вывести, стыки с пластмасой хорошо загерметизировать от попадания влаги

2. Патрубками развести встречный поток воздуха на радиатор, и не надо кулера.

И вот тогда изделие переживет самого создателя, говорю вам как радиоконструктор по специальности

Я все это понимаю, но банально нет возможности измерить температуру.... соответственно ... главная задача, корою я себе поставил ... не дать нагреться диоду до критической температуры... насколько у меня это получилось ...... покажет время ..... )))

В качестве решения теплоотвода мне вот в голову пришла такая идея. Правда скорее всего без болгарки не обойтись

Для задней поверхности надо взять игольчатый радиатор гдет 15х15 см на радиорынке - чтобы на нём можно было нарисовать по форме стекла лекало. Потом он по этой форме отпиливается. Между радиатором и стеклом делается вставочка шириной сантиметр и толщиной чтобы всё влезло (чтоб не мучаться, можно думаю и фанеру взять, а снаружи аккуратненько замазать герметиком), монтируется вся электрика, в задней стенке делается дырдочка для провода питания, все замазывается герметиком и клеится к стеклу. Внутреннюю часть я бы покрасил в чёрный. Можно тогда развести парочку светодиодов а-ля DRL и один лютый поставить как собственно противотуманку. Собственно ввод кабелей тоже герметиком залить. Работы дай боже, но теплоотвод будет прямо на улицу, да ещё и при движении охлаждаться набегающим потоком.

ИМХО ....... стекло тоже желательно другое брать ...... в идеале гладкое ...... и на каждый диод ставить рефлектор с оптикой..... тогда эффект будет потрясающий ......

А на радиорынок таки подскочу.... надо посмотреть какие есть варианты радиаторов.... ибо дальнейший рост потребует более серьезного подхода.... и тогда уже постараюсь учесть все, безусловно, полезные советы.....

Встречались вчерась с Лёшей. Сравнивали. Лёха, выкладывай фотки . Светит прикольно, ярко, но близко.

Добавил фото в первый пост( + в альбоме их побольше).

Светит по ощущениям ярче стока ... из негативных моментов ..... таки привычнее глазу свет от обычных ламп накаливания .... родное стекло очень сильно рассеивает свет по сторонам ......

Из позитива .... очень хорошо освещает обочину ...... довольно симпатично смотрится днем)))...... теперь сложно не заметить пешеходов ибо обочина освещена замечательно .....

А насчет "Светит прикольно, ярко, но близко." я бы сказал скорее не близко.... а уж очень всенаправленно )))... за счет чего более отдаленные объекты кажутся менее освещенными на фоне объектов поближе.......

Но это все слова..... было бы реально раздобыть где-то технику для измерения светового потока.... чтоб как-то объективно оценить яркость)))
