Свет в салоне на одном светодиоде.


Рекомендовані повідомлення

Пока неспешно собираются запчасти для доделывания туманок... решил наконец-то сделать свет в салоне.

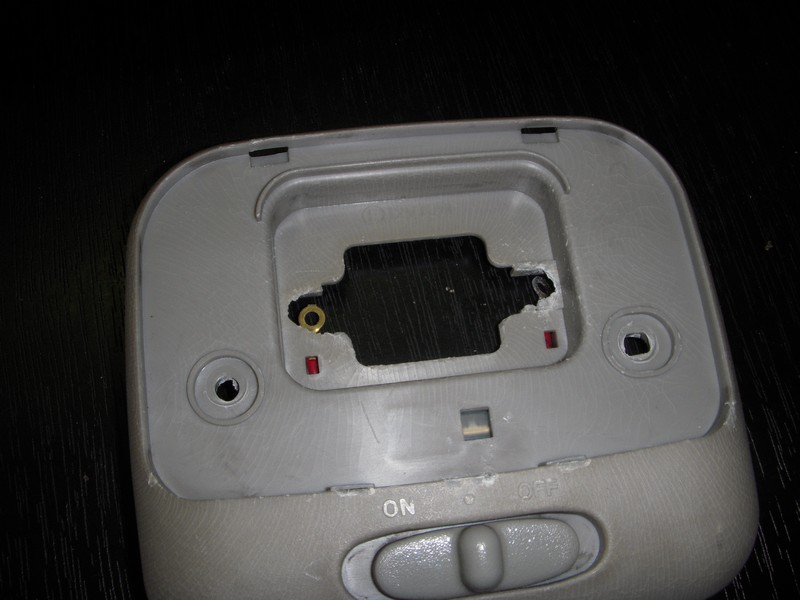

В свое время при не очень аккуратной замене отломалась одна из ножек, которая держала лампочку.

Покупать новый светильник в сборе не хотелось, т.к. по сути он не такой уж и яркий.

Для начала я отломал вторую ножку ибо толку от нее все равно нет...

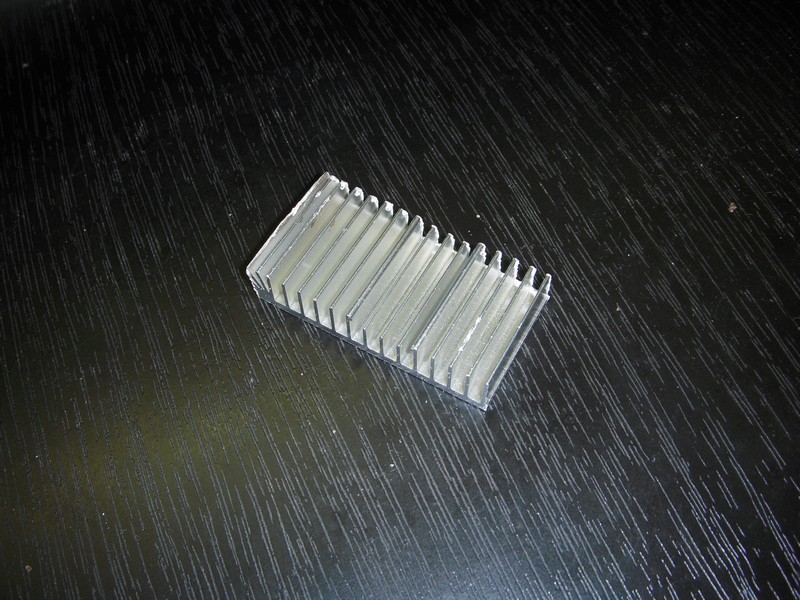

Потом отрезал кусок радиатора от видеокарты, чтоб он помещался в углубление светильника...

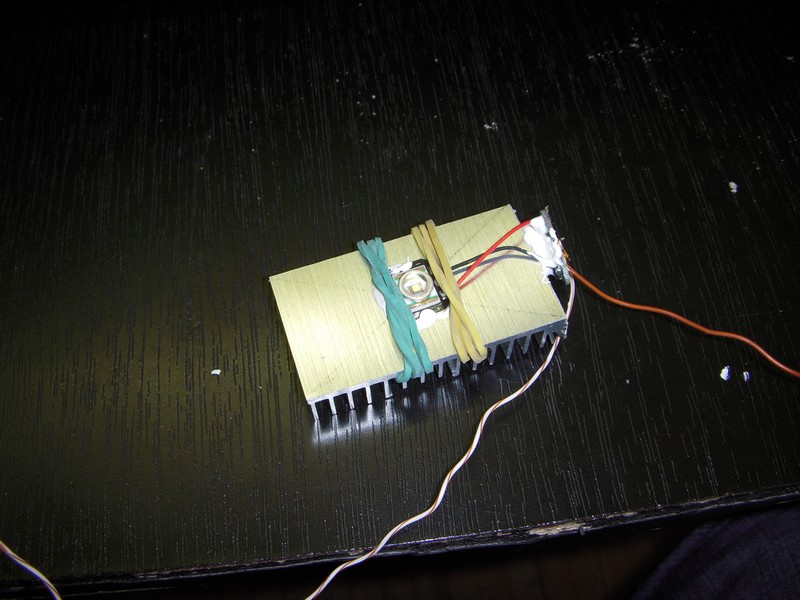

Потом приклеил силиконовой термопастой диод(CREE Q5 WC) к радиатору...

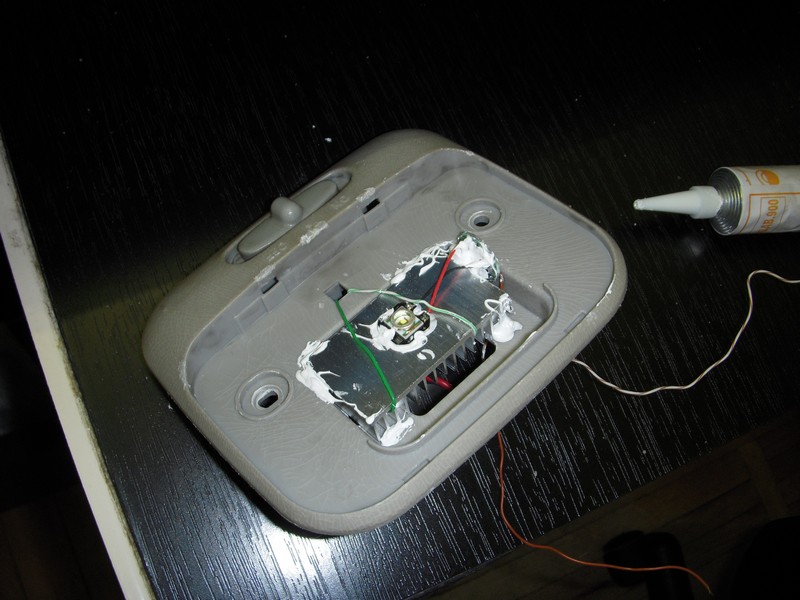

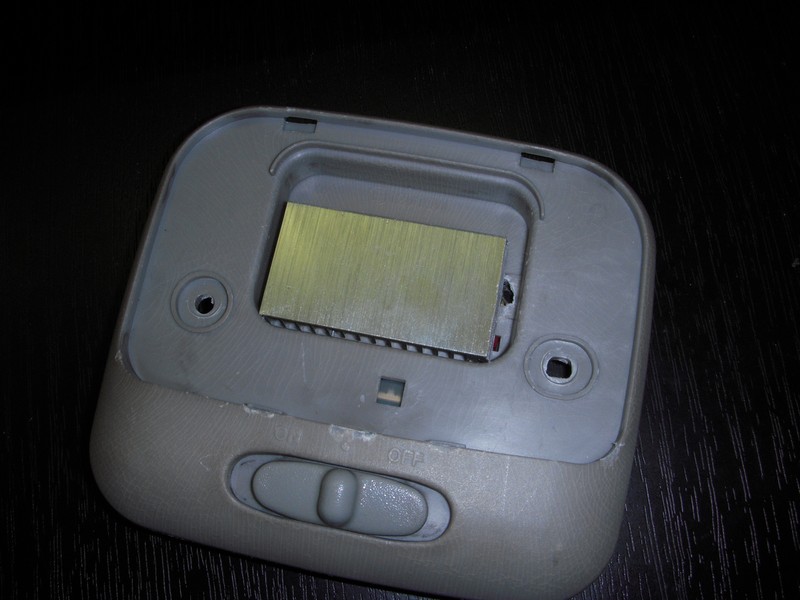

Потом приклеил драйвер и радиатор непосредственно к светильнику... все той же термопастой... + дополнительно зафиксировал проволкой( чтоб случайно не выпало)... хотя силикона вполне достаточно....

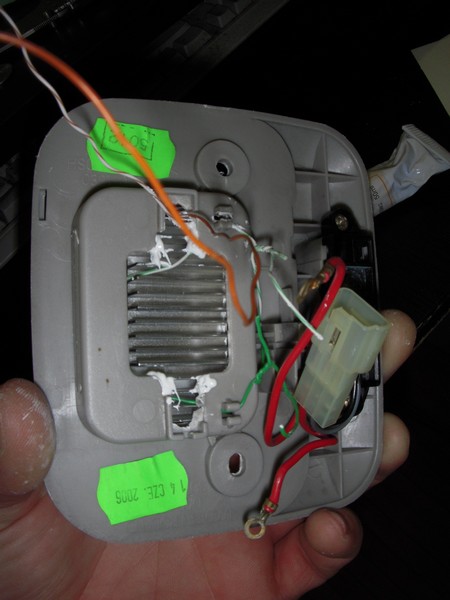

Припаял провода от драйвера к штатным проводам светильника... собрал.... и установил......

Собственно все......



Светит очень ярко..... как-никак 200+ люмен ))))))...... как найду ланос со штатным светом ... сделаю фото для сравнения...

UPD: чуть больше фото с переделки

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

Змінено користувачем AAAlex
Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/
Поділитись на інші сайти

А можна фото, як все це діло світиться в нічний час?????

Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-854716
Поділитись на інші сайти

А можна фото, як все це діло світиться в нічний час?????

Вечером сделаю фото)))

Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-854727
Поділитись на інші сайти

Будем чекати. А де брав діод, і скільки коштує??????????

Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-854739
Поділитись на інші сайти

Будем чекати. А де брав діод, і скільки коштує??????????

В Китае заказывал)...... около 6$ ...... + драйвер примерно столько же ..... если брать самые дешевые ....... то можно вписаться в 10-15$ за связку драйвер+диод .....

Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-854752
Поділитись на інші сайти

Диод очень хороший. Светить будет мама не горюй. Но есть одно, но

можно было пригорбатить вариант за 15 у.е на 800 люмен! Ели интересно прошу в ЛС.

Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-854817
Поділитись на інші сайти

А я сделал себе вот такой вариант

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

там ниже Malder

Змінено користувачем Malder
Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-855012
Поділитись на інші сайти

А я сделал себе вот такой вариант

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

там ниже Malder

Та как-то на одном светодиоде проще)))

Посилання на коментар
https://lanos.com.ua/topic/38323-svet-v-salone-na-odnom-svetodiode/#findComment-855610
Поділитись на інші сайти

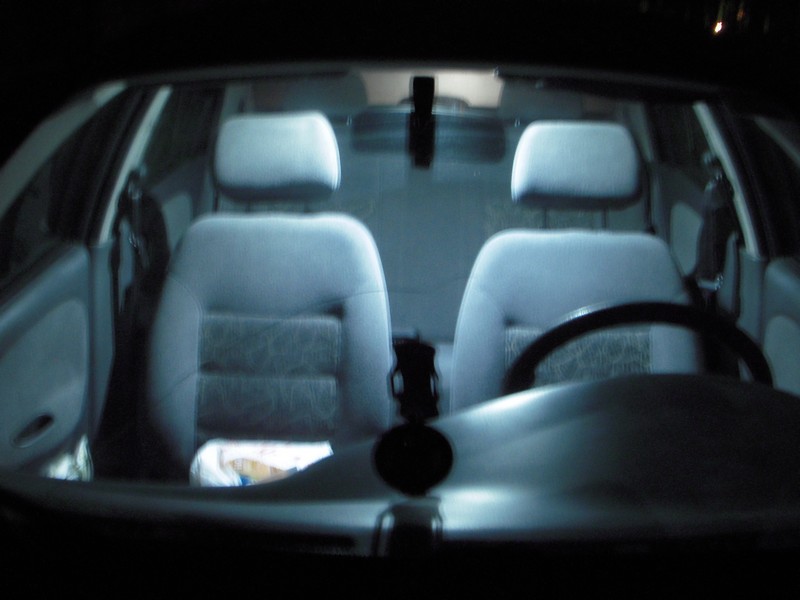

Добавил пару фоток в темное время суток.
