Смена подстветки приборной панели и цвета стрелок

[igor8262]

Класно смотрится!А фотоотчёт есть?

Змінено 22 березня, 2010 користувачем igor8262

[Vlad_cache]

Класно смотрится!А фотоотчёт есть?

Если это вопрос ко мне, то я фотоотчет не делал. Почти год назад я почитал советы с данного форума и решил себе сделать. Сведоиды белого свечения я применил обычные выводные с китайского светильника. На рынке я купил два светильника по 100 светодиодов каждый. Брал нерабочие (оказолось плохая пайка) по 25 грн. Решил, светодиоды в хозяйстве пригодятся. По поводу установки в машину меня эти светодиоды немного смущали в части долговечности. На работе я провел испытания этих светодиодов при различных температурах (в камере от -30 до + 60) и при токах от 3 мА до 40 мА (номинал 10 мА). Устанавливал их по периметру шкал на небольшом растоянии. Запитывал в приборке последовательно по 2-3 светодиода через простейщий стабилизатор тока на 2-х транзисторах. В разных частях приборки ток сведодиодов отличается от 5 до 10 мА. В панеле управления печкой стабилизаторы не использовал, ограничился только резисторами. На подсветку стрелок и оргнов управления были куплены на радиорынке красные ультраяркие светодиоды 3 мм. Стоимостью по 30 коп., номинальный ток 20 мА. На стрелку спидометра пошло 3 шт., на стрелки термометра и указателя топлива по 2. Светодиды обпиливал надфилями. В блоке управления печкой по 1 шт. на ручку. Собрал все дома на столе, подключил. Вроде светиться (дело было днем в солнечную погоду). Установил все в машину. С приятелем пивом обмыли данное дело. Вечером я ему решил похвастаться и пошли в машину смотреть. От яркости стрелок был шок, слепило так ...   . Нормальная яркость стрелок получилась при токе 3 мА.

[igor8262]

Видно что ты спец электронике,только мне твой рассказ мало что помог! Лучше бы подсказал какие сопративления идут к твоей фразеНормальная яркость стрелок получилась при токе 3 мА.

Змінено 22 березня, 2010 користувачем igor8262

[Vlad_cache]

Рассказывать долго. Зависит от типа светодиодов.

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

и - по этим ссылкам можно посчитать. В моем случае при 3-х последовательно включенных светодиодах - 2,2 к, при двух - 2,7 к.

Змінено 22 березня, 2010 користувачем Vlad_cache

[igor8262]

А как именно расположил диоды красные,по диагонали,по горизонтали,по вертикали,как? Просто читал что при изменении положения стрелочки может меняться её освещение,если не правильно расположить диоды.Прошу прощения за дотошность!

[Vlad_cache]

 Для того чтобы расположить светодиоды под стрелками, необходимо снять стрелку,потом снять шкалу (она на самоклеке), далее далее открутить световод. Просверлить три (два) отверстия под светодиоды ближе к центру. Можно круглым надфилем сделать. На светодиодах спиливал линзу - они по высоте не входили. Потом приклеил светодиоды. Черным маркером зарисовал световод в районе стрелки, чтобы небыло засветки от красных светодиодов.

При изменении положения стрелки, ее яркость незначительно меняется. Сами стрелки изготовлены из световода. На спидометре расположин диоды равмерно по кругу - 120 градусов. Под стрелками указателей топлива и температуры - приблтзительно начало и конец движения стрелок.

Приборку нужно разобрать и там уже будет видно куда крепить светодиоды.

[TIMIKUS]

Я использую светодиодные ленты. Со светодиодами много работы и монтажа, хотя можно подсветить каждый символ.

Со стрелками правильно написано. На спидометр-5шт, на указатели температуры и уровня бензина по 3шт, тахометр- 4шт. На корпус у меня уходило около 30 светодиодов или 0,5м ленты.

Вот моя приборка, на светодиодах. Наконец победил цыфру 220 Теперь все равномерно.

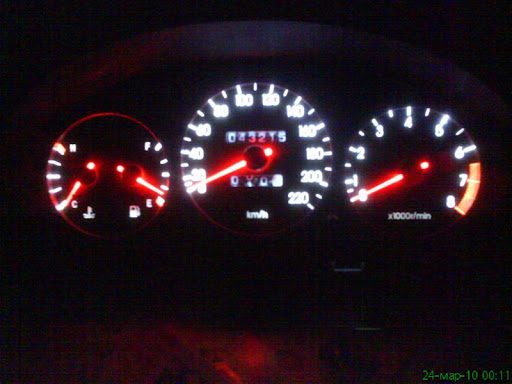

Максимальная "дневная" подсветка. При такой яркости все светится даже при солнечной погоде.

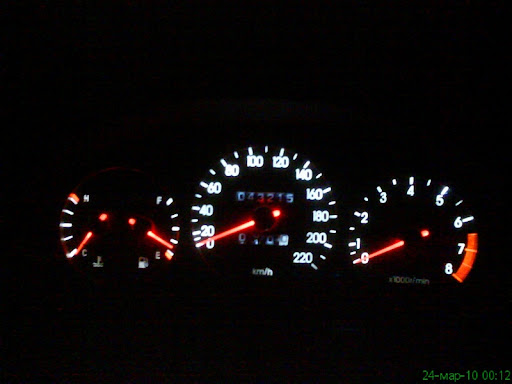

Средняя яркость

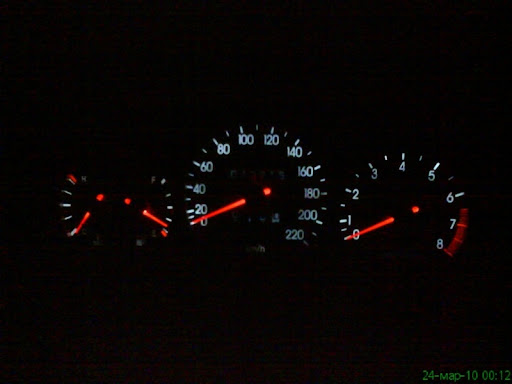

"Ночной" режим

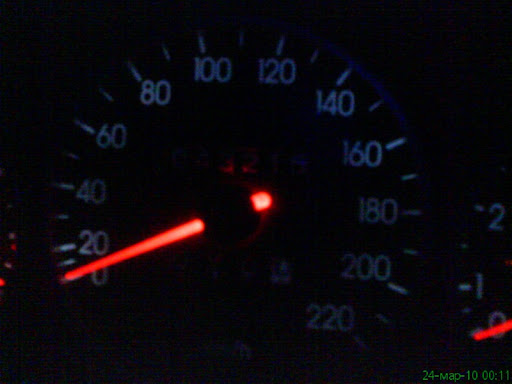

Минимальная яркость, при которой подсветки практически невидно. Это для оценки равномерности свечения.

PS. Сори за мобильное фото.

Змінено 24 березня, 2010 користувачем TIMIKUS

[baks]

Расскажи как победил цифру 220 .

[TIMIKUS]

рассказать не получится.. это как, например, рассказать как делать операцию Скажу одно - пилите Шура!

[igor8262]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

,А каким образом ты меняешь яркость?И какие использовал диоды на подсветку стрелок? в магазине сказали что есть два типа :яркие(прозрачные) и простого свечения(красные).

[Lelikus]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

На стрелочки тоже был наклеян оракал, вроде нормально получилось. Завтра сделаю фотки приборки уже на машине, думаю будут посимпатичнее

А как на стрелочки клеили оракл? Сверху, снизу? Клеили и лишнее по бокам лезвием отрезали?

[TIMIKUS]

Будь ласка Увійдіть або Зареєструйтесь щоб побачити посилання.

,А каким образом ты меняешь яркость?И какие использовал диоды на подсветку стрелок? в магазине сказали что есть два типа :яркие(прозрачные) и простого свечения(красные).

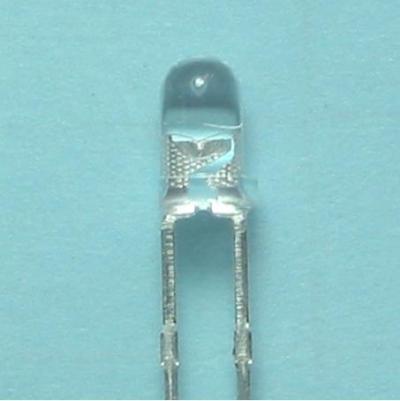

под стрелки идут красные, диаметром 3мм, повышеной яркости (не ультра-яркие) с прозрачным пластиком. Угол свечения поменьше. Купол спиливать.

Яркость меняется переменным резистором который выведен в удобном месте.

Змінено 26 березня, 2010 користувачем TIMIKUS

[WhiteSE]

А как на стрелочки клеили оракл? Сверху, снизу? Клеили и лишнее по бокам лезвием отрезали?

Оракал на стрелочки наклеивал сверху . Все лишнее аккуратно обрезал лезвием. С большими стрелочками попроще, с маленькими - настоящий гемор. Работа тонкая и неспешная. Уже два месяца полет нормальный - ничего пока не отклеялось и не оттопырилось

[Lelikus]

Оракал на стрелочки наклеивал сверху . Все лишнее аккуратно обрезал лезвием. С большими стрелочками попроще, с маленькими - настоящий гемор. Работа тонкая и неспешная. Уже два месяца полет нормальный - ничего пока не отклеялось и не оттопырилось

Спасибо, тоже хочу заморочиться так, чтобы днем красные были.....с диодами боюсь неосилю ))))

[igor8262]

Просмотр сообщенияmisha_4 (26 Март 2010 - 16:53): Оракал на стрелочки наклеивал сверху . Все лишнее аккуратно обрезал лезвием. С большими стрелочками попроще, с маленькими - настоящий гемор. Работа тонкая и неспешная. Уже два месяца полет нормальный - ничего пока не отклеялось и не оттопырилось Спасибо, тоже хочу заморочиться так, чтобы днем красные были.....с диодами боюсь неосилю ))))

Это действительно такой гемор!!! Делать надо очень тщательно,с подсветкой видны все грехи.

[Lelikus]

Это действительно такой гемор!!! Делать надо очень тщательно,с подсветкой видны все грехи.

Ага, я до этого краской красной красил - вроде днем ничего, а ночью с подсветкой все неровности покраски видны

[igor8262]

Просмотр сообщенияigor8262 (26 Март 2010 - 21:21): Это действительно такой гемор!!! Делать надо очень тщательно,с подсветкой видны все грехи. Ага, я до этого краской красной красил - вроде днем ничего, а ночью с подсветкой все неровности покраски видны

Краской!? А чем потом снимал краску?

[WhiteSE]

Я пробовал красить стрелки сверху красным цапон-лаком. Они получились красно-оранжевые. Днем смотрелось вполне сносно, а вот ночью светились бледно-тускло-оранжевым цветом :-! Оракал же дает яркое сочное свечение , т.к.сам выполняет роль световода.

[Lelikus]

Краской!? А чем потом снимал краску?

ну она просто лезвием снимается...а вообще я просто приборку новую с тахом купил и хочу вот сделать получше

[cotti]

А куда потом диоды подключить, так что бы грамотно?

[F@cker]

супер! дякую за статтю, сьогодніж розпочну шукати необхідні матеріали!

[DiMoN]

Оракал на стрелочки наклеивал сверху . Все лишнее аккуратно обрезал лезвием. С большими стрелочками попроще, с маленькими - настоящий гемор. Работа тонкая и неспешная. Уже два месяца полет нормальный - ничего пока не отклеялось и не оттопырилось

Подскажи,пожайлуста,стрелки обязательно снимать или можно просто сверху и по бокам оракал наклеить?

[TIMIKUS]

Стрелка закрашивается ТОЛЬКО снизу. Так-что снимать обязательно.

[DiMoN]

А если просто оракал наклеить, а не красить,тоже стрелки надо снимать?

[Гошин]

А если просто оракал наклеить, то будет так как у меня на фотках в самом начале темы.

если в 2 слоя - то будет контрасным красным, если в один слой - то просто красным. Но не таким конечно ярким как с диодами
