Как подключать высоковольтные провода?

[Black Horse]

Подскажите как правильно соединить клеммы стартера и свечи двигателя?

Машина Ланос SE 1,5 2007г/в

Итак имеем:

Двигатель в котором:

1 2 3 4 - свечи справа налево;

Стартер в котором:

1

2

3

4 - клеммы сверху вниз.

Какую клемму с какой свечей надо соединять?

[TIGRA]

Может не стартер, а модуль зажигания?

[Black Horse]

Может не стартер, а модуль зажигания?

Хорошо , модуль зажигания, вобщем та черная коробочка, которая соединена высоковольтными проводами со свечами.

[elv1s]

Может не стартер, а модуль зажигания?

Хорошо , модуль зажигания, вобщем та черная коробочка, которая соединена высоковольтными проводами со свечами.

по альбомам юзеров с большим количеством постов полазь,у них стопудняк будет такая фотка где можно увидеть

[DL_PV]

на сенсовском модуле выходы подписаны

на ланосе не МЗ разве нет нумерации?

[Black Horse]

на сенсовском модуле выходы подписаны

на ланосе не МЗ разве нет нумерации?

Ненашел...

[Black Horse]

Может не стартер, а модуль зажигания?

Хорошо , модуль зажигания, вобщем та черная коробочка, которая соединена высоковольтными проводами со свечами.

по альбомам юзеров с большим количеством постов полазь,у них стопудняк будет такая фотка где можно увидеть

Нашел, схема такая:

Свечи-Клеммы

1-1

2-3

3-4

4-2

[TIGRA]

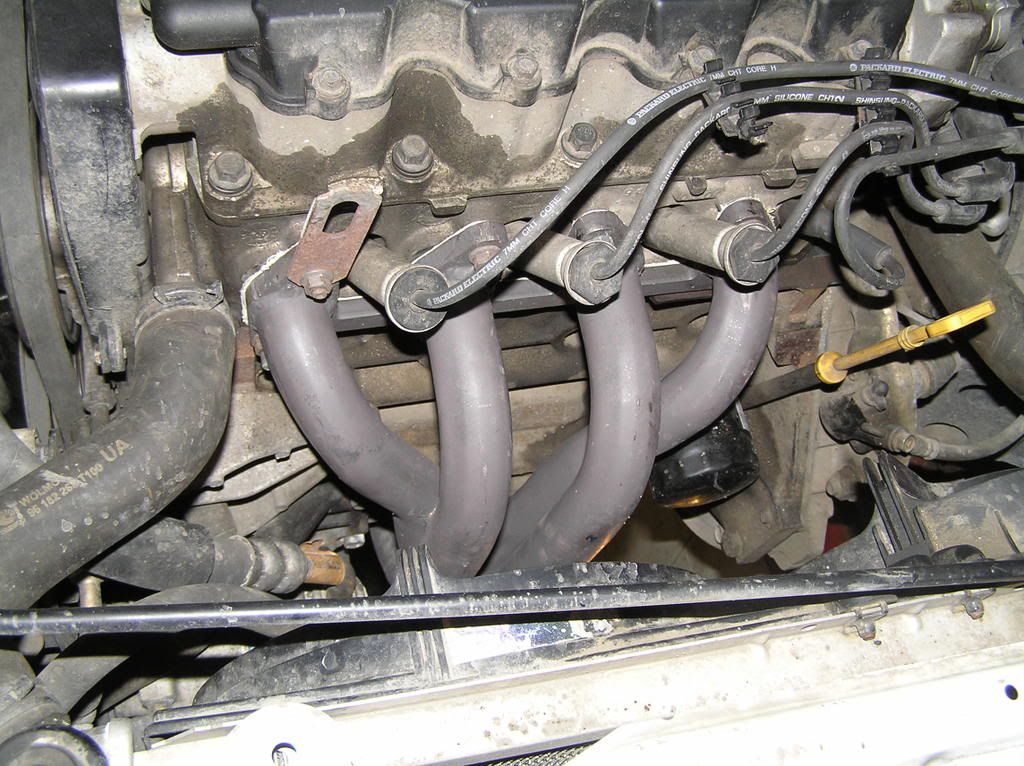

 Пока искал фото, уже разобрались... Ну не пропадать же добру! Фото были честно украдены у Verona в одной из тем на Lanos.in.ua

[TIGRA]

Нашел, схема такая:

Свечи-Клеммы

1-1

2-3

3-4

4-2

Правильно. Только свечи не справа-налево, а наоборот.

[Black Horse]

Нашел, схема такая:

Свечи-Клеммы

1-1

2-3

3-4

4-2

Правильно. Только свечи не справа-налево, а наоборот.

Ну да, точно, не справа-налево, а наоборот... завтыкал...

Спасибо!
