указатель температуры охлаждающей жидкости!

[admin-sys]

Поменял на Ланосе 1.4 указатель температуры охлаждающей жидкости и столкнулся с проблемой, а именно то,что перегорает дорожка на плате.

Может кто то сталкивался с таким?

Или же может у кого то есть тех. характеристики этого указателя.

[Igr44]

Какая дорожка, там их три на термоуказатель подхлдят земля, питание и выход на датчик. Закипание проводника на гибкой плате может говорить 1 о замыкании датчика на общий провод.

2 выход из строя стабилитрона на плате термоуказателя

3 неисправности цепи питания на приборную панель.

Фото выложите, а там посмотрим.

[admin-sys]

[Igr44]

Похоже короткое в цепи датчика.

Проверить можно так. Отключается разъем датчика ( обычная мама) щелевой одиночный разъем и становимся прибором на разъем датчика. Включаем питание и меряем, если на нем приблизительно напряжение питания тогда с проводом датчика все в порядке, если нет нужно смотреть проводку или стабилитрон. Прозвонишь, скажешь результат

а параметры датчика у меня в альбоме были

[EmiteR]

А мне почему-то кажется, что что-то не в порядке с приборами на щитке.

Прогорает плюсовая нога. Надо замерять сопротивление между землей и плюсом до обрыва и после обрыва, и отдельно сопротивление самого прибора.

ЗЫ в цепь питания уже однозначно лезли. Об это свидетельствует резистор на цоколе лампы подсветки. Подозреваю, что подсветку переделали под светодиоды. Может, в процессе пайки где-то соплю повесили... При КЗ проводник прогорает обычно в самом слабом месте (самая тонкая дорожка или самый длинный отрезок), потому не факт, что КЗ именно где-то в соседних деталях...

Igr44, привет! Я не сильно могу понять ход ваших мыслей... Даже если КЗ на датчике, тобишь на выходе, то как может прогореть проводник питания? Схема же полностью развязана по питанию - питается от 12В ИМС, которая в свою очередь принимает входные импульсы и управляет обмотками логометра. Вход ИМС развязан от питания, и если его замкнуть, то в худшем случае згорит ИМС (в лучшем - сработает защита от КЗ по входу, если она есть).

[Igr44]

Привет!

Ход мысли, или то, что от нее осталось таков:

Микросхемы в измерительных головках термоуказателя и топливомара нету, только компенсирующие сопротивления в обоих обмотках (5 вт.) и стабилитрон в топливомере. Головка термоуказателя представляет собой две катушки смещенные относительно друг друга на 180 градусов и подключенные в противофазе с одной стороны к питанию с другой к датчику. Если ты обратил внимание что при подаче питания на прибор при отключенном датчике стрелка довольно таки сильно дергается в низ. Если же датчик закоротить ( это максимальная температура стрелка стремится в самый верх. Иными словами при замкнутом датчике через головку протекает максимальный ток. По сути дела спасают от закипания обмоток только сопротивления, установленные на измерителе, так что если в этой цепи короткое дорожка может стрельнуть.

Но тут на лицо явно выкипание медного слоя, однако ток КЗ гулял не слабый.

Я в последнее время при подключении своих устройств практикую подключение к точкам питания и общего провода на измерителе. Получается прикольная вещь. При выключении питания стрелка не опускается до стопора а очень медленно, на протяжении часа можеть находиться почти возле стопора. Но прикол в том что при включении стрелка не так сильно пытается дернуться в самый низ а плавно доводится в начало шкалы. (действует параллельная емкость).

А на сопротивление честно сказать я внимания не обратил. Вполне возможно, что какой то кулибин шустрил с токоограничительными сопротивлениями для замены подсветки, хотя не понятно зачем так по варварски? Все прячется в саму приборку, и никаких сопротивлений снаружи вешать не нужно. Да и зачем такое мощное сопротивление.

[EmiteR]

Игорь, вы правы, я протупил, там нет микрухи, там только резисторы и стабилитрон... Я перепутал со спидометром и тахометром, т.к. с ними больше всего работаю...

Но мне все равно кажется, что обмотка логометра згорела бы раньше, чем дорога на плате, если уж на то пошло. Там волосина 0,1 (+- 0,05, на глаз), насколько я помню...

[Igr44]

Буду делать подсветку стрелок одноклубнику сфотаю и выложу схему приборов

[yadrov]

только компенсирующие сопротивления в обоих обмотках (5 вт.) и стабилитрон в топливомере.

О каком стабилитроне речь, где он стоит?

[Igr44]

На топливомере (маленькая стеклянная хрень)

[yadrov]

На топливомере (маленькая стеклянная хрень)

Пожалуйста подробней. На топливомере это где? В баке на датчике уровня топлива или в приборке. И как этот стабилитрон подключён?

[mich_ya]

Мужики Вы как то определитесь. Начали про указатель температуры, проехались по спидометрам и тахометрам и остановились на топливомере.

Что то я не совсем понимаю уже о чем идет речь

[Igr44]

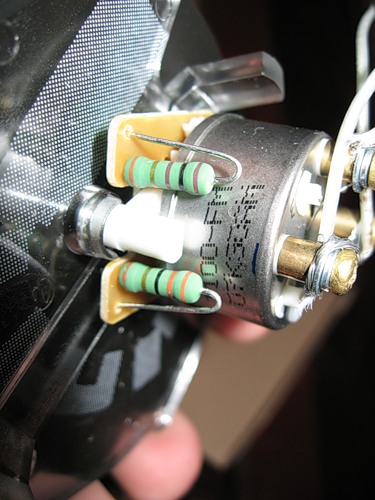

Это я немного выше постом глюкнул, в термоуказателе стоит стабилитрон на 2.4 вольта с последовательно соединенной парой пятиваттных сопротивлений по 22 ома. Эта цепь подключена между питанием и входом измерительной головки термоуказателя

[admin-sys]

Возвращаемся к нашим баранам, а именно к тому что у меня перегорает и почему.

Собственно экспериментировал много:

- пробывал включать датчик на прямую в сеть 12В - РАБОТАЕТ

- на выход с датчика температуры подключать между выходом и массой лампочку - ГОРИТ, яркость зависит от теплоты двигателя

Теперь собственно конкретнее почему у меня такая проблема:

я решил сделать светодиодную подсветку приборки. Стоят диоды белые и красные под стрелки.

Вот в очередной раз тестов заметил, что красный светодиод обладает неким сопротивлением если его подключать правильно.

Вот теперь и вопрос: может ли из-за этого красного диода быть КЗ?

[Igr44]

Смотря как ты его подключил, возможно и такое. Вообще СД пропускает как и обычный ток в одном направлении и при этом светится , если наоборот то светиться не будет. К стати о подсветке, сегодня начал вставлять СД под стрелки одноклубнику, использовал СМД компоненты, получается классно, у них яркость на порядок выше чем в круглом корпусе

[mich_ya]

...

Вопрос слегка не по теме. Игорь картинки, которые Вы вставляете не отображаются.

Это глюк сайта или только у меня так. ???

Есть предположение что они будут активны только когда Вы в сети.

[Igr44]

Вчера по крайней мере были, сегодня наверное волной смыло

[yadrov]

У меня тоже половина картинок не отображается.

[admin-sys]

Темы можно закрывать,проблема решилась.

Виновыты мои глаза.

я ввиду малоопытности замкнул "-" диодом подсветки стрелки на "+" самого указателя.

[EmiteR]

admin-sys ГЫ, я был ближе всех! :iz4:

[Igr44]

Молодец Рома!

Сразу вычислил шаловливые ручки.
